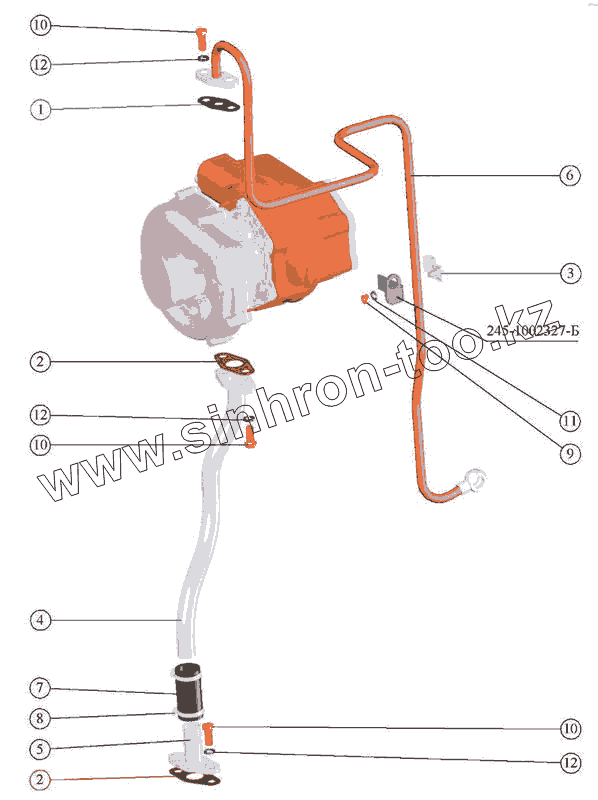

Каталог запасных частей к технике: ММЗ Д–260.1 / Д-260.2. Маслопроводы турбокомпрессора
260-1118005-В
245-1002327-Б
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1118005-В | 260-1118005-В | Маслопроводы турбокомпрессора | |
| 245-1002327-Б | 245-1002327-Б | Планка | |
| 1 | 245-1118016 | Прокладка | |
| 2 | 245-1118034-Б | Прокладка | |
| 3 | 245-1118050 | Хомут | |
| 4 | 260-1118010 | Трубка сливная | |
| 5 | 260-1118015 | Трубка | |
| 6 | 260-1118030-Д | ТРУБКА ПОДВОДЯЩАЯ | |
| 7 | 20x29-1.6 | Рукав (L=900 мм) | |
| 8 | 20-32 NORMA | ХОМУТ | |
| 9 | M6-6H.6.016 | ГАЙКА | |
| 10 | M8-6gx20.88.35.016 | Болт | |
| 11 | 6 65Г 06 | ШАЙБА | |
| 12 | 8Т 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
