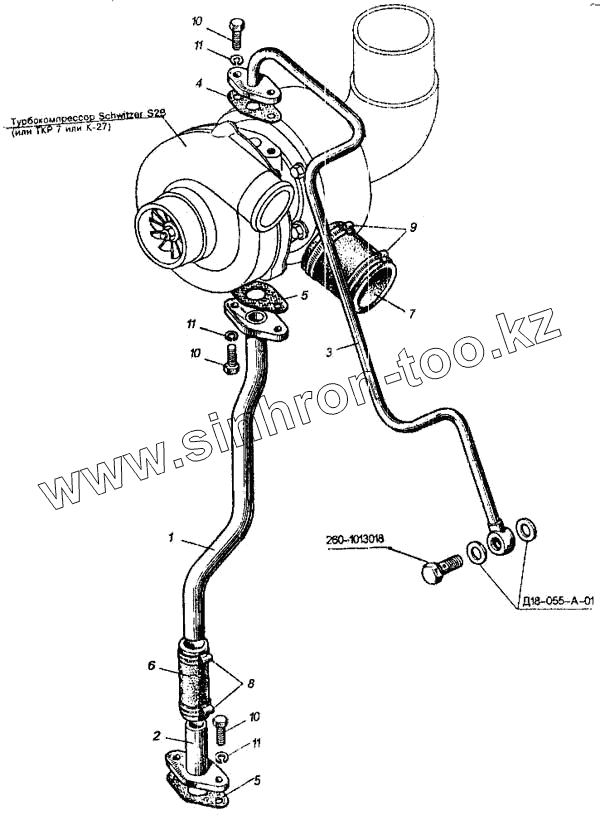

Каталог запасных частей к технике: ММЗ Д-260.1. Маслопроводы турбокомпрессора
Д18-055-А-01
260-1013018
1
2
3
4
5
5
6
7
8
9
10
10
10
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д18-055-А-01 | Д18-055-А-01 | Кольцо уплотнительное | |
| 260-1013018 | 260-1013018 | Болт штуцера | |
| 1 | 260-1118010 | Трубка сливная | |
| 2 | 260-1118015 | Трубка | |
| 3 | 260-1118030-Б | Трубка подводящая | |
| 4 | 245-1118016 | Прокладка | |
| 5 | 245-1118034-Б | Прокладка | |
| 6 | 20х29-1,6 | Рукав | |
| 7 | 50х61,5-16 | Рукав | |
| 8 | ХЧП10-019 | Хомут | |
| 9 | ХЧП10-02.019 | Хомут | |
| 10 | М8-6gх20.88.35.019 | Болт | |
| 11 | 8.65Г.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
