Каталог запасных частей к технике: ММЗ Д-245S3A. Установка водяного насоса. Установка муфты вентилятора

Тип техники

Марка

Модель

Схема

245-1307060-02

245-1307163-А1

245-1307012-Г

245-1307012-Г-01

245-1307163-A

245-1307010-Г

245-1307010-Г-01

1

2

3

3

4

5

6

7

8

9

10

11

12

12

13

14

15

15

16

16

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

30

31

32

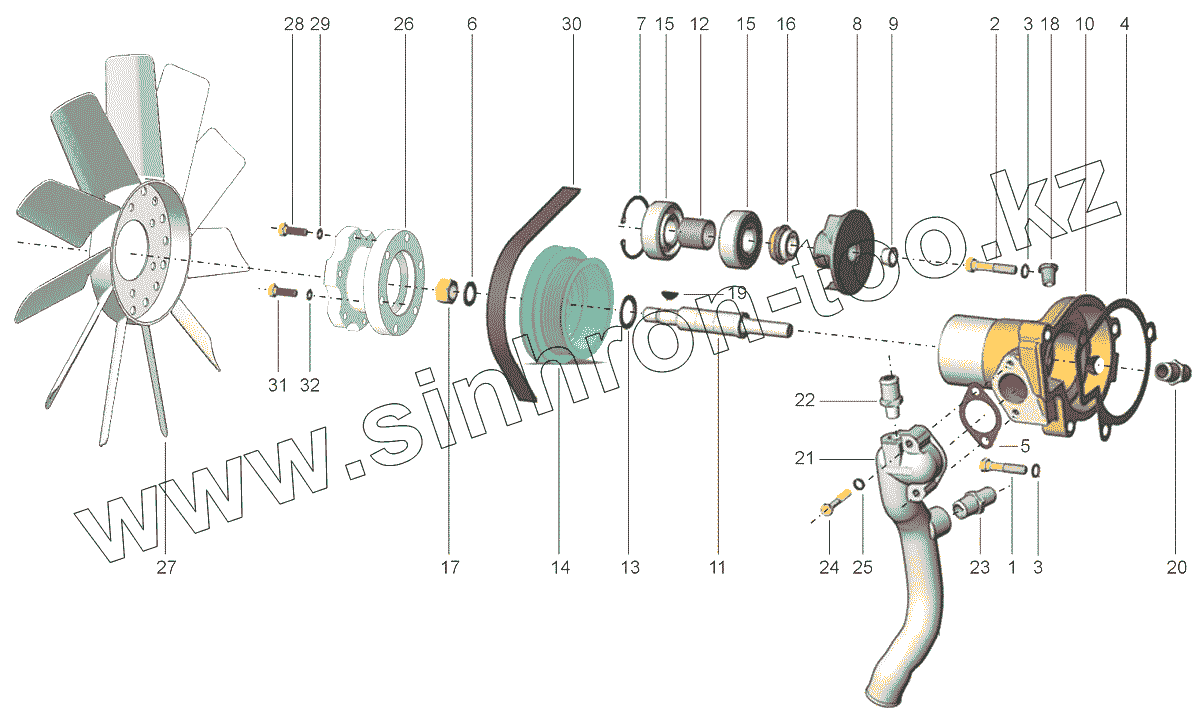

Позиция на иллюстрации	Заводской номер детали		Название детали
245-1307060-02	245-1307060-02		ПАТРУБОК ВОДЯНОГО НАСОСА
245-1307163-А1	245-1307163-А1		Шкив водяного насоса дизеля
245-1307012-Г	245-1307012-Г		НАСОС ВОДЯНОЙ
245-1307012-Г-01	245-1307012-Г-01		Насос водяной дизеля
245-1307163-A	245-1307163-A		Шкив водяного насоса
245-1307010-Г	245-1307010-Г		НАСОС ВОДЯНОЙ
245-1307010-Г-01	245-1307010-Г-01		Насос водяной дизеля
1	М10-6gХ45.88.35.016		БОЛТ
2	М10-6gХ50.88.35.016		Болт
3	10 65Г 06		ШАЙБА
4	50-1307048-Б		Прокладка
5	50-1307049-А		Прокладка
6	50-1005161		Шайба
7	240-1307064		Кольцо стопорное
8	240-1307074-В		Крыльчатка
9	240-1307075		Заглушка
10	245-1307025-01		Корпус
11	245-1307052-Г		Вал
12	245-1307084		Втулка
12	245-1307084-Б		ВТУЛКА
13	245-1307094		Кольцо упорное
14	245-1307163-Б		Шкив водяного насоса дизеля
15	1160305 А		Подшипник шариковый радиальный
16	SР/1341		Сальник водяного насоса
16	DYSB3-16-00		Сальник водяного насоса
16	CYC10054		Торцовое уплотнение
17	М16Х1,5-10-A3G		Гайка шестигранная нормальная
18	КГ 3/8". А12.016		ПРОБКА
19	5Х7,5		Шпонка
20	245-1306031		ШТУЦЕР
21	50-1307044-Б-01		ПАТРУБОК ВОДЯНОГО НАСОСА
22	245-1306027		Штуцер
23	245-1306031		ШТУЦЕР
24	М8-6gХ45.88.35.016		БОЛТ
25	50-1401067		Шайба
26	260-1308127Т		Проставка
27	020003907		Вентилятор
27	WFI-455-2002		Вентилятор
28	М8-6gХ 20.88.35.016		БОЛТ
29	8Т 65Г 06		ШАЙБА
30	6РК-1250		РЕМЕНЬ
30	6РК-1230		Ремень дизеля
31	М8-6gХ 30.88.35.016		Болт
32	50-1401067		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
