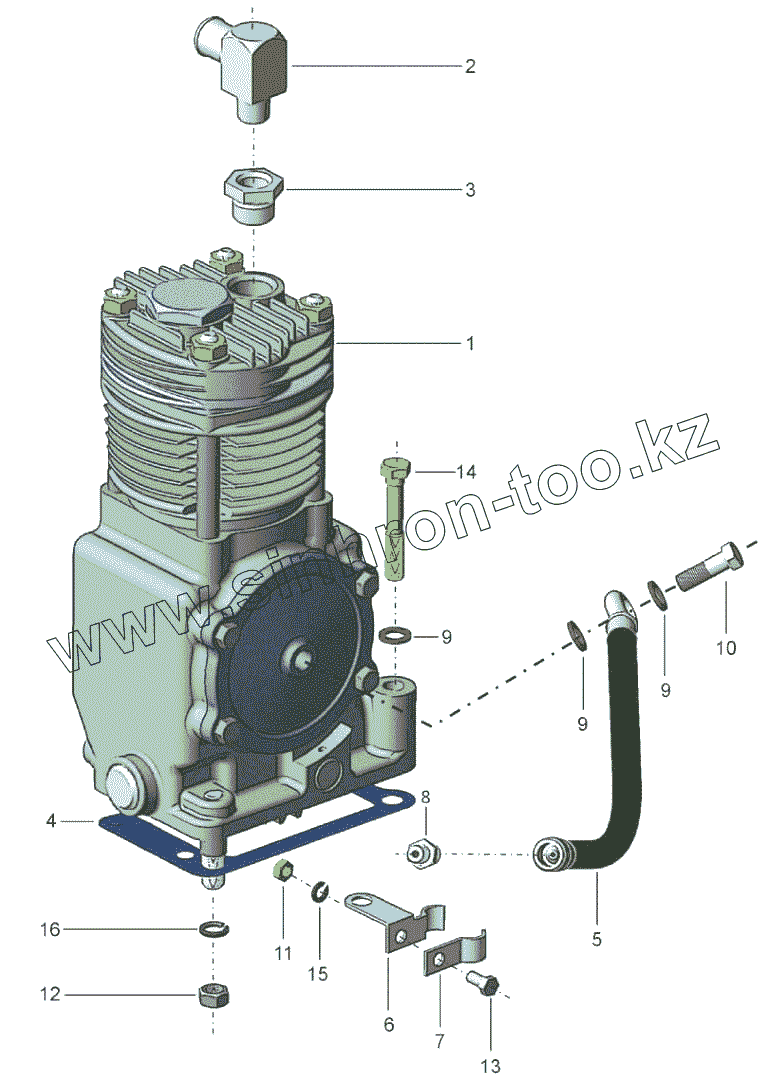

Каталог запасных частей к технике: ММЗ Д-245S3A. Установка компрессора
245-8114002-А
1
2
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-8114002-А | 245-8114002-А | Пробка | |
| 1 | А29.05.000-03 БЗА | Компрессор | |
| 2 | 265-3509030 | Штуцер | |
| 2 | 265-3509030-A | Штуцер | |
| 2 | 265-3509031-A | Штуцер | |
| 3 | 245-8114002 | Пробка | |
| 4 | 240-3509037-А | Прокладка | |
| 5 | 240-3509150-01 | Маслопровод (L=410 мм) | |
| 6 | 240-3509158 | Хомут | |
| 7 | 240-3509159 | Скоба | |
| 8 | 240-3509232 | Штуцер | |
| 9 | 36-1104788 | Кольцо | |
| 10 | 36-1104787 | Болт штуцера | |
| 11 | М6-6Н.6.016(S10) | Гайка | |
| 12 | М10-6Н.6.016(S16) | Гайка | |
| 13 | М6-6gХ16.88.35.016 | Болт | |
| 14 | М10-6gХ45.88.35.016 | БОЛТ | |
| 15 | 6 65Г 06 | ШАЙБА | |
| 16 | 10 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
