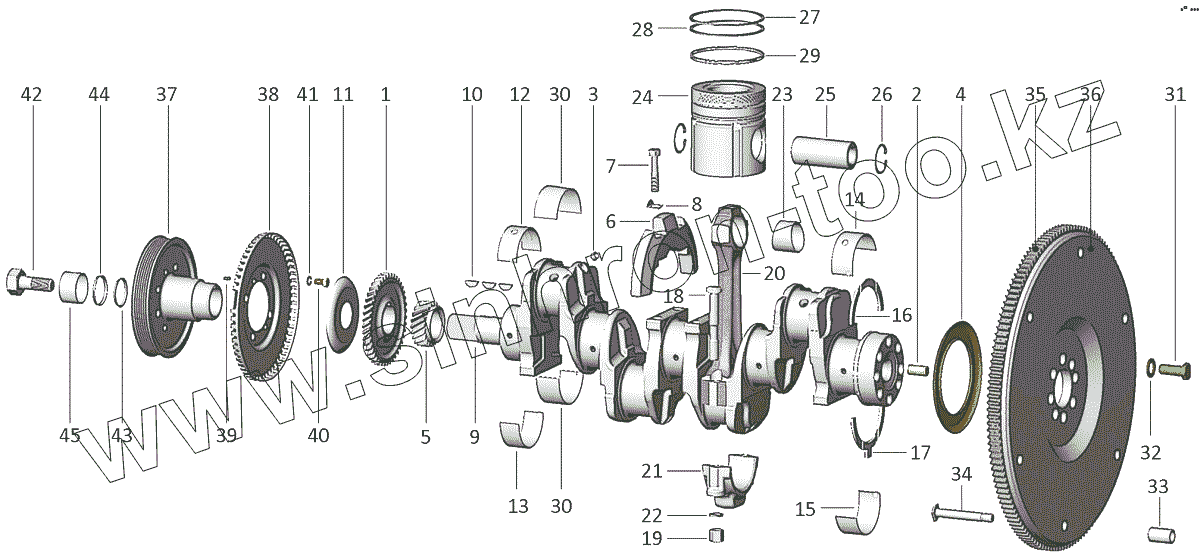

Каталог запасных частей к технике: ММЗ Д-245S3A. Кривошипно-шатунный механизм. Установка муфты сцепления
245-1004021-Б-02
245-1005100-ЕН2
240-1004100
245-1004100-Е
245-1004112-Д
240-1004125
245.5-1005137-Б
240-1005114-А1-16
240-1005114-А1-17
245-1004115-А
245-1005122
245-1004021-Б
245-1004021-Б-01
245.9-1005015-24
245-1005115-Б-05
240-1005115-22
Т50-1004042-А2
М50-1004042-А2
245-1004140-ЕН2
245-1004022
245-1004140-ЕН1
240-1004140 МН2
240-1004140 МН1
А23.01-74-240 сбАСН1
А23.01-74-240 сбАСН2
245.9-1005015-25
А23.01-81-240 сбАСН2
245-1005100-ЕН1
А23.01-81-240 сбАСН1
240-1005100 МН1
240-1005100 МН2
245.9-1005014-07
245.9-1005014-06
245.9-1005014-05
245.9-1005014-04
245.9-1005015-27
245.9-1005015-26
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
30
30
30
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1004021-Б-02 | 245-1004021-Б-02 | Поршень | |
| 245-1005100-ЕН2 | 245-1005100-ЕН2 | Комплект коренных вкладышей | |
| 240-1004100 | 240-1004100 | Шатун (1, 4-6, 13, 14) | |
| 245-1004100-Е | 245-1004100-Е | ШАТУН | |
| 245-1004112-Д | 245-1004112-Д | ШАТУН | |
| 240-1004125 | 240-1004125 | Крышка шатуна | |
| 245.5-1005137-Б | 245.5-1005137-Б | ШКИВ КОЛЕНЧАТОГО ВАЛА | |
| 240-1005114-А1-16 | 240-1005114-А1-16 | МАХОВИК | |
| 240-1005114-А1-17 | 240-1005114-А1-17 | МАХОВИК | |
| 245-1004115-А | 245-1004115-А | Втулка верхней головки шатуна | |
| 245-1005122 | 245-1005122 | Палец | |
| 245-1004021-Б | 245-1004021-Б | Поршень | |
| 245-1004021-Б-01 | 245-1004021-Б-01 | Поршень | |
| 245.9-1005015-24 | 245.9-1005015-24 | Вал коленчатый | |
| 245-1005115-Б-05 | 245-1005115-Б-05 | МАХОВИК | |
| 240-1005115-22 | 240-1005115-22 | МАХОВИК | |
| Т50-1004042-А2 | Т50-1004042-А2 | Палец поршневой | |
| М50-1004042-А2 | М50-1004042-А2 | Палец поршневой | |
| 245-1004140-ЕН2 | 245-1004140-ЕН2 | Комплект шатунных вкладышей | |
| 245-1004022 | 245-1004022 | Кольцо полшневого пальца стопорное | |
| 245-1004140-ЕН1 | 245-1004140-ЕН1 | Комплект шатунных вкладышей | |
| 240-1004140 МН2 | 240-1004140 МН2 | Комплект шатунных вкладышей | |
| 240-1004140 МН1 | 240-1004140 МН1 | Комплект шатунных вкладышей | |
| А23.01-74-240 сбАСН1 | А23.01-74-240 сбАСН1 | Комплект шатунных вкладышей | |
| А23.01-74-240 сбАСН2 | А23.01-74-240 сбАСН2 | Комплект шатунных вкладышей | |
| 245.9-1005015-25 | 245.9-1005015-25 | Вал коленчатый | |
| А23.01-81-240 сбАСН2 | А23.01-81-240 сбАСН2 | Комплект коренных вкладышей | |
| 245-1005100-ЕН1 | 245-1005100-ЕН1 | Комплект коренных вкладышей | |
| А23.01-81-240 сбАСН1 | А23.01-81-240 сбАСН1 | Комплект коренных вкладышей | |
| 240-1005100 МН1 | 240-1005100 МН1 | Комплект коренных вкладышей | |
| 240-1005100 МН2 | 240-1005100 МН2 | Комплект коренных вкладышей | |
| 245.9-1005014-07 | 245.9-1005014-07 | Вал коленчатый | |
| 245.9-1005014-06 | 245.9-1005014-06 | Вал коленчатый | |
| 245.9-1005014-05 | 245.9-1005014-05 | Вал коленчатый | |
| 245.9-1005014-04 | 245.9-1005014-04 | ВАЛ КОЛЕНЧАТЫЙ | |
| 245.9-1005015-27 | 245.9-1005015-27 | Вал коленчатый | |
| 245.9-1005015-26 | 245.9-1005015-26 | Вал коленчатый | |
| 1 | 50-1005033-А | ШЕСТЕРНЯ ПРИВОДА МАСЛЯНОГО НАСОСА | |
| 2 | 50-1005019 | Штифт | |
| 3 | 50-1005021-А | Заглушка | |
| 4 | 50-1005043 | Маслоотражатель | |
| 5 | 240-1005030-Б | Шестерня распределения коленчатого вала | |
| 6 | 240-1005017 | Противовес | |
| 7 | 240-1005018 | Болт крепления противовеса | |
| 8 | 240-1005024 | Пластина стопорная | |
| 9 | 245.9-1005020-04 | Вал коленчатый | |
| 10 | 245-1005013-Б | Шпонка | |
| 10 | 6х7,5 | Шпонка | |
| 11 | 245-1005042 | Маслоотражатель коленчатого вала передний | |
| 12 | 245-1005170-Е | ВКЛАДЫШ КОРЕННОЙ | |
| 12 | 240-1005170-М | ВКЛАДЫШ КОРЕННОЙ | |
| 12 | А23.01-81.037 | ВКЛАДЫШ КОРЕННОЙ | |
| 13 | А23.01-81.038 | Вкладыш коренной | |
| 13 | 240-1005171-М | ВКЛАДЫШ КОРЕННОЙ | |
| 13 | 245-1005171-Е | ВКЛАДЫШ КОРЕННОЙ | |
| 14 | А23.01-81.040 | ВКЛАДЫШ КОРЕННОЙ | |
| 14 | 240-1005177-М | ВКЛАДЫШ КОРЕННОЙ | |
| 14 | 245-1005177-Е | ВКЛАДЫШ КОРЕННОЙ | |
| 15 | А23.01-81.039 | Вкладыш коренной | |
| 15 | 240-1005179-М | ВКЛАДЫШ КОРЕННОЙ | |
| 15 | 245-1005179-Е | ВКЛАДЫШ КОРЕННОЙ | |
| 16 | А23.01-10401 | Полукольцо | |
| 16 | 240-1005178-М | ПОЛУКОЛЬЦО УПОРНОЕ | |
| 16 | 245-1005180-Е | ПОЛУКОЛЬЦО УПОРНОЕ | |
| 17 | А23.01-10403 | Полукольцо | |
| 17 | 240-1005181-М | ПОЛУКОЛЬЦО УПОРНОЕ | |
| 17 | 245-1005181-Е | ПОЛУКОЛЬЦО УПОРНОЕ | |
| 18 | 50-1004182-А2 | Болт шатунный (А20.07.002) | |
| 19 | 50-1004188-А | Гайка шатунного болта | |
| 20 | 240-1004112 | Шатун | |
| 21 | 240-1004125-А | Крышка шатуна | |
| 22 | 245-1004190 | Шайба | |
| 23 | 240-1004115 | Втулка верхней головки шатуна | |
| 23 | 240-1004115-А | Втулка | |
| 24 | 245-1004021-Г | ПОРШЕНЬ | |
| 25 | Т245-1004042-Б1 | Палец поршневой | |
| 25 | М245-1004042 | Палец поршневой | |
| 26 | 240-1004022 | Кольцо стопорное | |
| 27 | 260-1004062 | Кольцо компрессионное (верхнее) | |
| 28 | 260-1004063-А | Кольцо компрессионное | |
| 29 | 260-1004080 | Кольцо маслосъемное | |
| 30 | А23.01-74.014 | ВКЛАДЫШ ШАТУННЫЙ | |
| 30 | 240-1004158-М | ВКЛАДЫШ ШАТУННЫЙ | |
| 30 | 245-1004158-Е | ВКЛАДЫШ ШАТУННЫЙ | |
| 31 | 50-1005127-А | Болт крепления маховика | |
| 32 | 48-1005128 | ШАЙБА | |
| 33 | 70-1601074 | Втулка | |
| 34 | 240-1005122 | Палец | |
| 35 | 50-1005121-А | Венец маховика | |
| 36 | 240-1005120-А | МАХОВИК | |
| 37 | 245.5-1005131-Б | ШКИВ КОЛЕНЧАТОГО ВАЛА | |
| 38 | 245.5-1005139 | ПРОСТАВКА ШКИВА КОЛЕНЧАТОГО ВАЛА | |
| 39 | 2.5х10 | Штифт | |
| 40 | М8-6gХ 16.88.35.016 | БОЛТ | |
| 41 | 8Т 70 05 | Шайба | |
| 41 | 8Т 65Г 06 | ШАЙБА | |
| 42 | 245-1005054-В | Болт коленчатого вала | |
| 43 | 245-1005132-В | Кольцо внутреннее | |
| 44 | 245-1005133-В | Кольцо наружное | |
| 45 | 245-1005134-В | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
