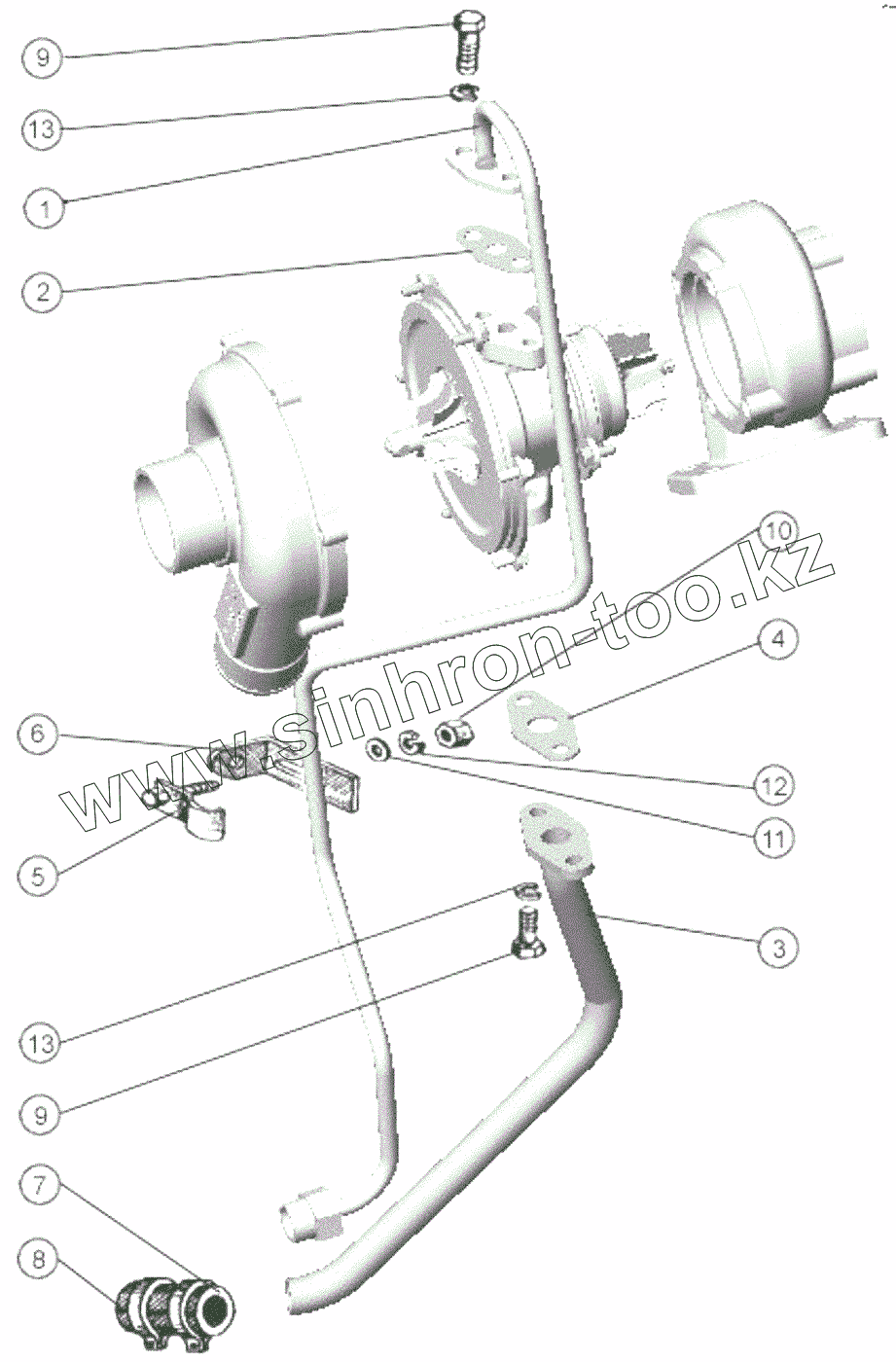

Каталог запасных частей к технике: ММЗ Д-245S2. Маслопроводы турбокомпрессора.
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С14-198-01 | С14-198-01 | ТУРБОКОМПРЕССОР | |
| С14-101-01 | С14-101-01 | ТУРБОКОМПРЕССОР | |
| 1 | 245-1118010-М | ТРУБКА ПОДВОДЯЩАЯ | |
| 2 | 245-1118016 | Прокладка | |
| 3 | 245-1118030-М | ТРУБКА СЛИВНАЯ | |
| 4 | 245-1118034-Б | Прокладка | |
| 5 | 245-1118050 | Хомут | |
| 6 | 245-1118055 | Планка | |
| 7 | 20x29-1,6 | Рукав (L=900 мм) | |
| 8 | ХС-26.019 | Хомут стяжной | |
| 9 | M8-6gx20.35.019 | Болт | |
| 10 | М6-6Н.6.019 | Гайка | |
| 11 | 6.01.08кп.019 | Шайба | |
| 12 | 6.65Г.06 | Шайба | |
| 13 | 8.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
