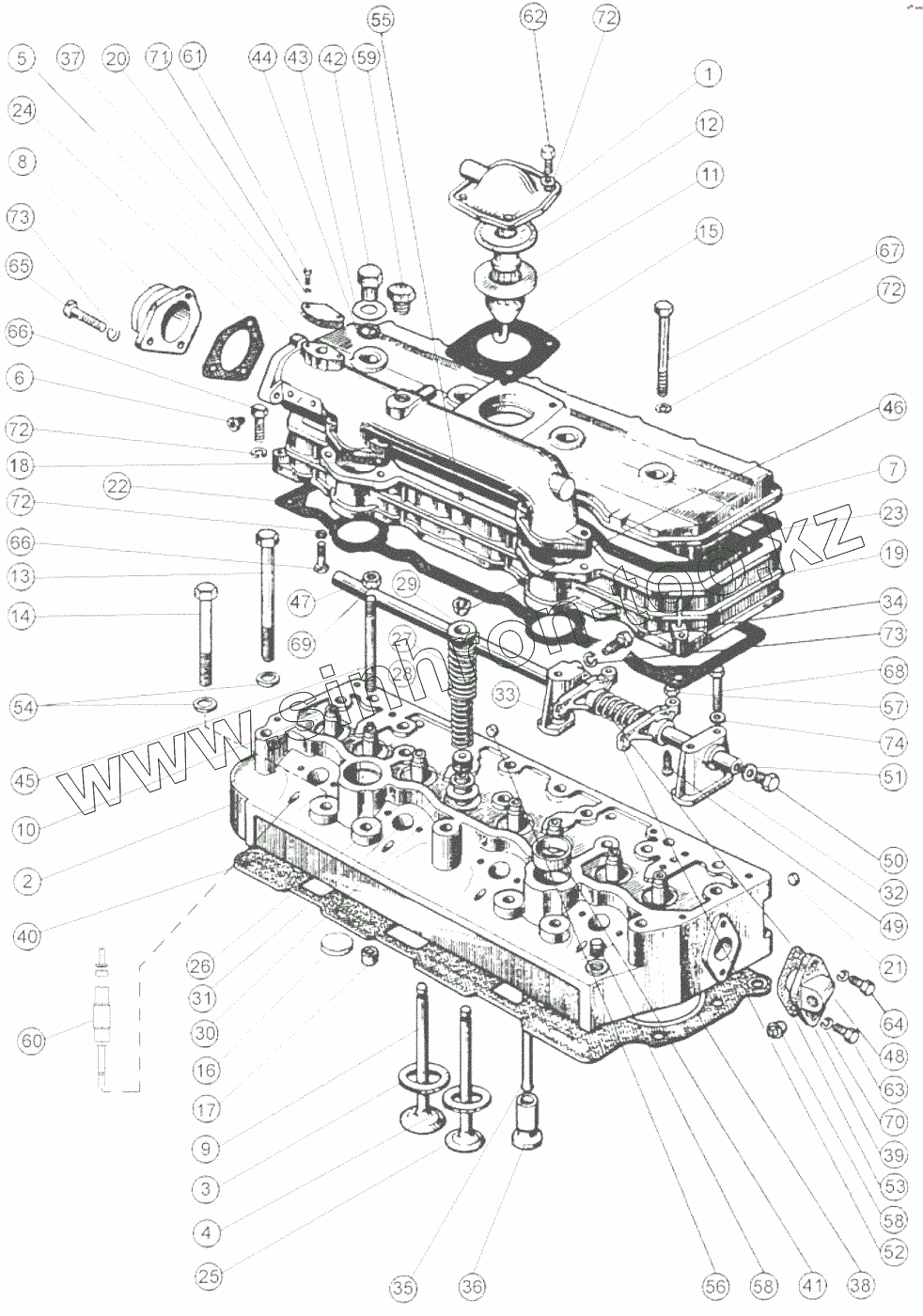

Каталог запасных частей к технике: ММЗ Д-245S2. Головка цилиндров. Клапаны и толкатели клапанов.
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
27
28
29
30
31
32
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
72
72
72
73
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1003011-Б1 | 245-1003011-Б1 | Головка цилиндров | |
| 245-1003012-Б1-19 | 245-1003012-Б1-19 | Головка цилиндров | |
| 50-1007170-Б | 50-1007170-Б | Винт регулировочный с гайкой | |
| 245-1003030-Г1-02 | 245-1003030-Г1-02 | Крышка головки цилиндров | |
| 1 | 245-1002430-Г | Корпус сапуна | |
| 2 | 245-1003015-Б1 | Головка цилиндров | |
| 3 | 245-1003018-Б1 | Седло клапана впускного | |
| 3 | 245-1003018-Б4 | Седло клапана впускного | |
| 3 | 245-1003018-Б5 | Седло клапана впускного | |
| 3 | 245-1003018-Б6 | Седло клапана впускного | |
| 3 | К3.30.0245-10 | Седло клапана впускного | |
| 4 | К3.30.0246-10 | Седло клапана впускного | |
| 4 | 245-1003019-Б6 | Седло клапана выпускного | |
| 4 | 245-1003019-Б5 | Седло клапана выпускного | |
| 4 | 245-1003019-Б4 | Седло клапана выпускного | |
| 4 | 245-1003019-Б1 | Седло клапана выпускного | |
| 5 | 245-1003033-Г1 | Коллектор впускной | |
| 6 | 245-1003037 | Футорка | |
| 7 | 245-1003122-02 | Колпак крышки | |
| 8 | 245-1003270-В | Патрубок | |
| 9 | 245-1007014 | Клапан впускной | |
| 9 | 260-1007014 | Клапан впускной | |
| 10 | 245-1007032 | Втулка клапана направляющая | |
| 11 | 245-1014440 | Стакан | |
| 12 | 245-1014445 | Маслоотражатель | |
| 13 | 240-1002047 | Болт | |
| 14 | 240-1002047-01 | Болт | |
| 15 | 240-1002444-А | Прокладка | |
| 16 | 240-1003027 | Заглушка | |
| 17 | 240-1003029 | Втулка | |
| 18 | 240-1003031 | Прокладка | |
| 19 | 240-1003032 | Крышка головки цилиндров | |
| 20 | 240-1003034 | Заглушка | |
| 21 | 240-1003037 | Заглушка | |
| 22 | 240-1003108 | Прокладка крышки | |
| 23 | 240-1003109 | Прокладка колпака | |
| 24 | 240-1003264-А | Прокладка | |
| 25 | 240-1007015-Б6 | Клапан выпускной | |
| 25 | 240-1007015-Б7 | Клапан выпускной | |
| 26 | 240-1007020-Б | Манжета уплотнительная клапана | |
| 27 | 240-1007045-А1 | Пружина клапана наружная | |
| 27 | 240-1007045-А2 | Пружина клапана наружная | |
| 27 | 240-1007045-А5 | Пружина клапана наружная | |
| 28 | 240-1007046-А1 | Пружина клапана внутренняя | |
| 29 | 240-1007048 | Тарелка пружин клапана | |
| 30 | 240-1007054 | Шайба пружины клапана нижняя | |
| 31 | 240-1007055 | Шайба пружины клапана верхняя | |
| 32 | 240-1007151-Б | Стойка оси коромысел крайняя | |
| 32 | 240-1007151-Б-01 | Стойка оси коромысел крайняя | |
| 33 | 240-1007152-Б-01 | Стойка оси коромысел средняя | |
| 33 | 240-1007152-Б | Стойка оси коромысел средняя | |
| 34 | 240-1007185 | Фиксатор оси коромысел | |
| 35 | 240-1007310-Б | Штанга | |
| 35 | 240-1007310-Б1 | Штанга | |
| 36 | 240-1007375-А1 | Толкатель клапана | |
| 36 | 240-1007375-А | Толкатель клапана | |
| 37 | 240-3707115-А1 | Прокладка | |
| 38 | 260-1003031-А1 | Кольцо | |
| 39 | 70-8115022-А | Патрубок | |
| 40 | 50-1003020-А5 | Прокладка головки | |
| 41 | 50-1003103-А | Стакан | |
| 42 | 50-1003104-А | Гайка колпака | |
| 43 | 50-1003106 | Шайба | |
| 44 | 50-1003107-А-01 | Кольцо | |
| 45 | 50-1003112 | Шпилька стойки | |
| 46 | 50-1007053-А1 | Сухарь клапана | |
| 46 | 50-1007053-А2 | Сухарь клапана | |
| 47 | 50-1007102-А1 | Ось коромысел | |
| 48 | 50-1007103-А | Пружина оси коромысел | |
| 49 | 50-1007175-Б1 | Винт регулировочный | |
| 50 | 50-1007182 | Пробка оси коромысел | |
| 51 | 50-1007183 | Шайба пробки | |
| 52 | 50-1007212-А3 | Коромысло клапана со втулками | |
| 52 | 50-1007212-А4 | Коромысло клапана со втулками | |
| 53 | 50-1015598 | Прокладка | |
| 54 | 48-1002318 | Шайба | |
| 55 | 2.5x10 | Штифт | |
| 56 | Д02-003-А | Заглушка | |
| 57 | Д02-063 | Гайка | |
| 58 | КГ3/8”.А12.016 | Пробка | |
| 59 | КГ1/8”А12.016 | Пробка | |
| 60 | 11 720 720 | Свеча накаливания | |
| 61 | M6-6gx16.88.35.019 | Болт | |
| 62 | M8-6gx16.88.35.019 | Болт | |
| 63 | M8-6gx20.88.35.019 | Болт | |
| 64 | M8-6gx25.88.35.019 | Болт | |
| 65 | M8-6gx30.88.35.019 | Болт | |
| 66 | M8-6gx35.88.35.019 | Болт | |
| 67 | M8-6gx80.88.35 | БОЛТ | |
| 68 | M12-6gx85.88.35 | БОЛТ | |
| 69 | M12-6H.6 | ГАЙКА | |
| 70 | 8.01.08кп.019 | Шайба | |
| 71 | 6.65Г.06 | Шайба | |
| 72 | 8.65Г.06 | Шайба | |
| 73 | 10.65Г.06 | Шайба | |
| 74 | 12.01.08кп | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
