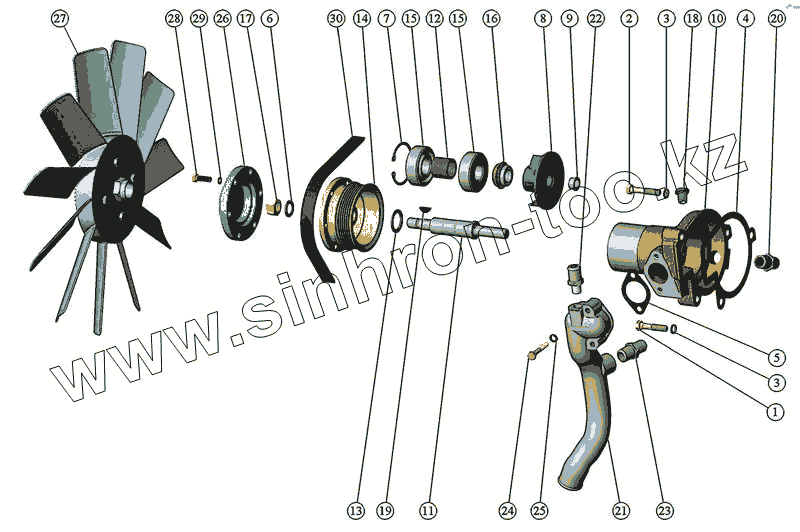

Каталог запасных частей к технике: ММЗ Д-245.S3A. Установка водяного насоса, установка муфты вентилятора
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1307060-02 | 245-1307060-02 | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 245-1308000-Л | 245-1308000-Л | УСТАНОВКА МУФТЫ ВЕНТИЛЯТОРА | |
| 245-1307000-Г | 245-1307000-Г | УСТАНОВКА ВОДЯНОГО НАСОСА | |
| 245-1307010-Г | 245-1307010-Г | НАСОС ВОДЯНОЙ | |
| 245-1307012-Г | 245-1307012-Г | НАСОС ВОДЯНОЙ | |
| 1 | M10-6gX45.88.35.016 | БОЛТ | |
| 2 | M10-6gX50.88.35.016 | Болт | |
| 3 | 10 65Г 06 | ШАЙБА | |
| 4 | 50-1307048-Б | Прокладка | |
| 5 | 50-1307049-А | Прокладка | |
| 6 | 50-1005161 | Шайба | |
| 7 | 240-1307064 | Кольцо стопорное | |
| 8 | 240-1307074-В | Крыльчатка | |
| 9 | 240-1307075 | Заглушка | |
| 10 | 245-1307025-01 | Корпус | |
| 11 | 245-1307052-Г | Вал | |
| 12 | 245-1307084 | Втулка | |
| 12 | 245-1307084-Б | ВТУЛКА | |
| 13 | 245-1307094 | Кольцо упорное | |
| 14 | 245-1307163-А | ШКИВ ВОДЯНОГО НАСОСА | |
| 15 | 1160305 | Подшипник шариковый | |
| 16 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА | |
| 17 | М16Х1,5-6Н.9.016 (S24) | ГАЙКА | |
| 18 | КГ 3/8". А12.016 | ПРОБКА | |
| 19 | 5X7,5 | ШПОНКА | |
| 20 | 245-1306031 | ШТУЦЕР | |
| 21 | 50-1307044-Б-01 | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 21 | 50-1307044-В | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 22 | 245-1306027 | Штуцер | |
| 23 | 245-1306031 | ШТУЦЕР | |
| 24 | M8-6gX45.88.35.016 | БОЛТ | |
| 25 | 50-1401067 | Шайба | |
| 26 | 245-1308023 | ПРОСТАВКА МУФТЫ | |
| 27 | 020003301 | ВЕНТИЛЯТОР | |
| 28 | M8-6gX25.88.35.016 | БОЛТ | |
| 29 | 8Т 65Г 06 | ШАЙБА | |
| 30 | 6РК-1250 | РЕМЕНЬ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
