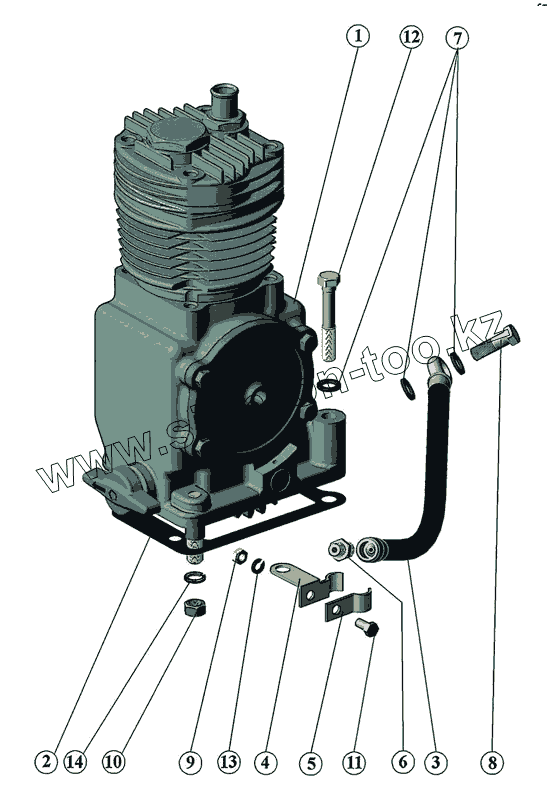

Каталог запасных частей к технике: ММЗ Д-245.S3A. Установка компрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509070-02 | 245-3509070-02 | УСТАНОВКА КОМПРЕССОРА | |
| 1 | А29.05.000-03 Б3А | КОМПРЕССОР | |
| 2 | 240-3509037-А | Прокладка | |
| 3 | 240-3509150-01 | Маслопровод (L=410 мм) | |
| 4 | 240-3509158 | Хомут | |
| 5 | 240-3509159 | Скоба | |
| 6 | 240-3509232 | Штуцер | |
| 7 | 36-1104788 | Кольцо | |
| 8 | 36-1104787 | Болт штуцера | |
| 9 | M6-6H.6.016(S10) | ГАЙКА | |
| 10 | M10-6H.6.016(S16) | ГАЙКА | |
| 11 | M6-6gX16.88.35.016 | БОЛТ | |
| 12 | M10-6gX45.88.35.016 | БОЛТ | |
| 13 | 6 65Г 06 | ШАЙБА | |
| 14 | 10 65Г 06 | ШАЙБА |
