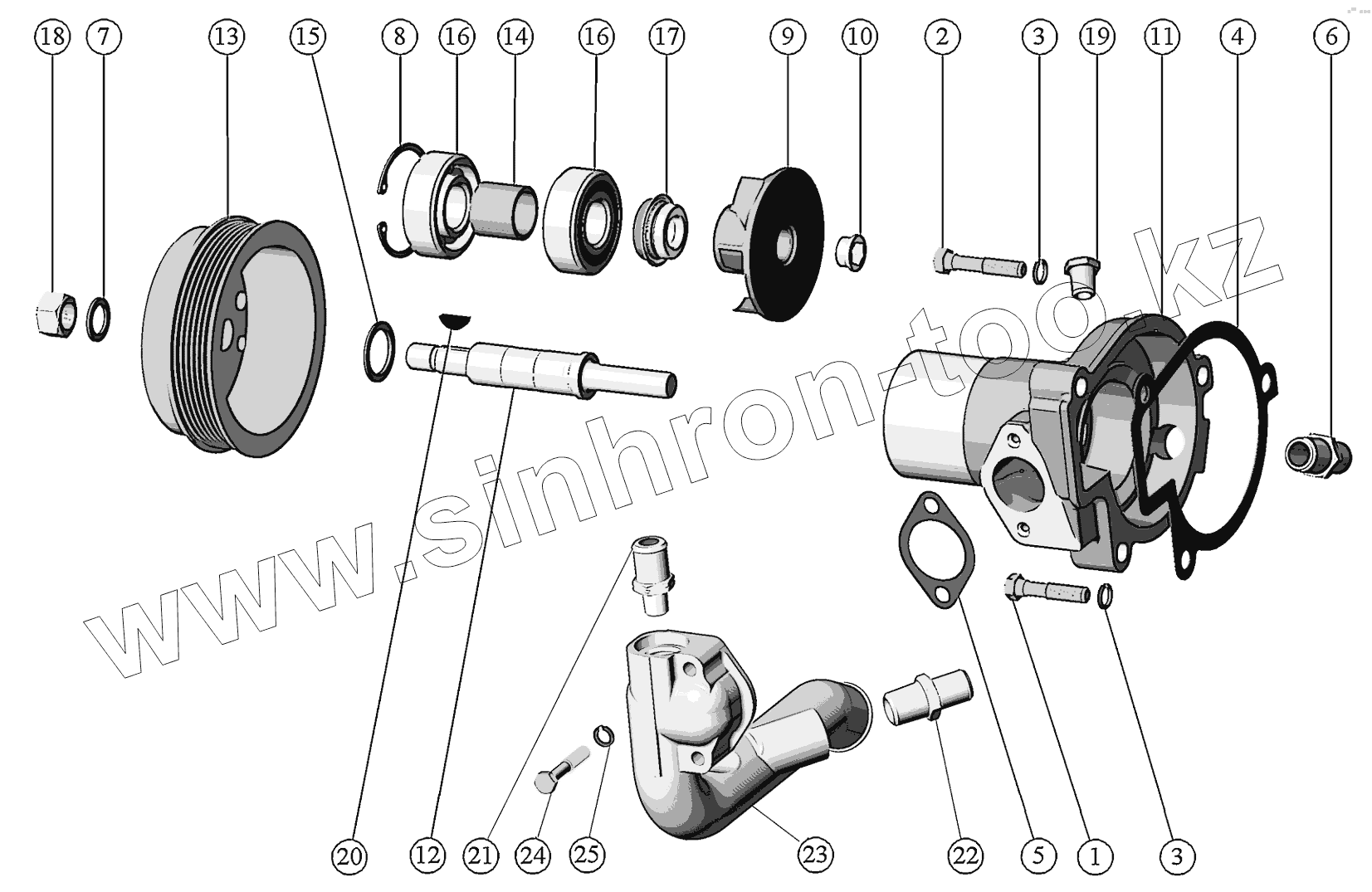

Каталог запасных частей к технике: ММЗ Д-245.9E4-4020 (для ПАЗ). Установка водяного насоса.
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245Е4-1307010 | 245Е4-1307010 | Насос водяной | |
| 245-1307110-Б | 245-1307110-Б | Патрубок водяного насоса | |
| 245Е4-1307000-01 | 245Е4-1307000-01 | Установка водяного насоса | |
| 245Е4-1307012-01 | 245Е4-1307012-01 | Насос водяной | |
| 1 | М10-6gx45.88.35.016 | Болт | |
| 2 | М10-6gx50.88.35.016 | БОЛТ | |
| 3 | 10.65Г.06 | Шайба | |
| 4 | 50-1307048-Б | Прокладка | |
| 5 | 50-1307049-А | Прокладка | |
| 6 | 245-1306031 | ШТУЦЕР | |
| 7 | 50-1005161 | Шайба | |
| 8 | 240-1307064 | Кольцо стопорное | |
| 9 | 240-1307074-Г | Крыльчатка | |
| 10 | 240-1307075 | Заглушка | |
| 11 | 245-1307025-01 | Корпус | |
| 12 | 245-1307052-Г | Вал | |
| 13 | 245Е4-1307168 | Шкив водяного насоса | |
| 14 | 245-1307084-Б | ВТУЛКА | |
| 14 | 245-1307084 | Втулка | |
| 15 | 245-1307094 | Кольцо упорное | |
| 16 | 1160305-А | Подшипник шариковый радиальный однорядный | |
| 17 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА | |
| 18 | М16x1,5-6Н.6.016 | Гайка | |
| 19 | КГ3/8dm.А12.016 | Пробка | |
| 20 | Шпонка5x7,5 | Шпонка | |
| 21 | 245-1306027 | Штуцер | |
| 22 | 245-1306031 | ШТУЦЕР | |
| 23 | 245-1307044-Б1 | Патрубок водяного насоса | |
| 24 | М8-6gx45.88.35.016 | Болт | |
| 25 | 50-1401067 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
