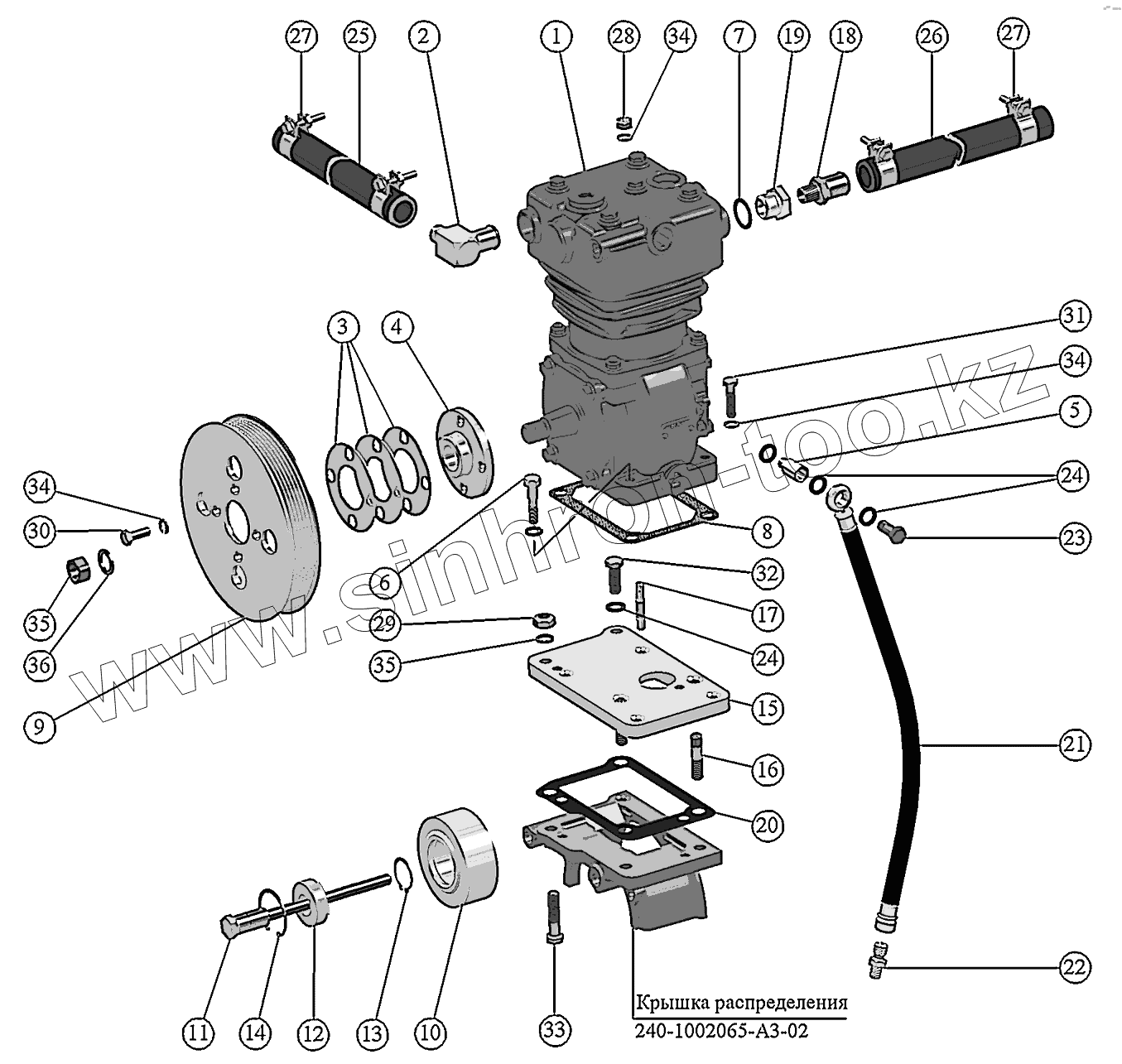

Каталог запасных частей к технике: ММЗ Д-245.9E4-4020 (для ПАЗ). Установка компрессора.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
27
27
28
29
30
31
32
33
34
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509710-K3 | 245-3509710-K3 | Ролик | |
| 245-3509070-К | 245-3509070-К | Установка компрессора | |
| 245-3509720-К | 245-3509720-К | Плита со шпильками | |
| 1 | LK3877 | Компрессор | |
| 2 | 265-3509030-А | Штуцер | |
| 3 | 245-3509013-Б | Прокладка | |
| 4 | 245-3509026-E1 | Ступица | |
| 5 | 245-3509234 | Штуцер | |
| 6 | 245-3509407-А | Болт специальный | |
| 7 | 245-3509602 | Прокладка | |
| 8 | 245-3509702-К | Прокладка | |
| 9 | 245-3509703-К | Шкив | |
| 10 | 245E4-1310016 | Ролик | |
| 11 | 245-3509712-К3 | Ось | |
| 12 | 6-180203K1C17 | ПОДШИПНИК | |
| 13 | A17 | Кольцо | |
| 14 | A40 | Кольцо | |
| 15 | 245-3509701-К | Плита | |
| 16 | 245-3509107 | Шпилька | |
| 17 | 245-1117029 | Шпилька | |
| 18 | 245-1306027 | Штуцер | |
| 19 | 245-8114002 | Пробка | |
| 20 | 240-3509037-А | Прокладка | |
| 21 | 240-3509150 | Маслопровод | |
| 22 | 240-3509232 | Штуцер | |
| 23 | 36-1104787 | Болт штуцера | |
| 24 | 36-1104788 | Кольцо | |
| 25 | 20x29-0,63 | Рукав | |
| 26 | 20x29-0,63 | Рукав | |
| 27 | С-26.019 | Хомут | |
| 27 | 20-32 | Хомут | |
| 28 | M8-6H.6.016 | Гайка | |
| 29 | М10-6Н.6.016 | Гайка | |
| 30 | M8-6gx20.88.35.016 | Болт | |
| 31 | M8-6gx35.88.35.016 | Болт | |
| 32 | M10-6gx25.88.35.016 | Болт | |
| 33 | M10-6gx45.88.35.016 | Болт | |
| 34 | 8Т.65Г.06 | Шайба | |
| 35 | 10.65Г.06 | Шайба | |
| 36 | M18x1,5-6H.6.016 | Гайка | |
| 37 | 18.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
