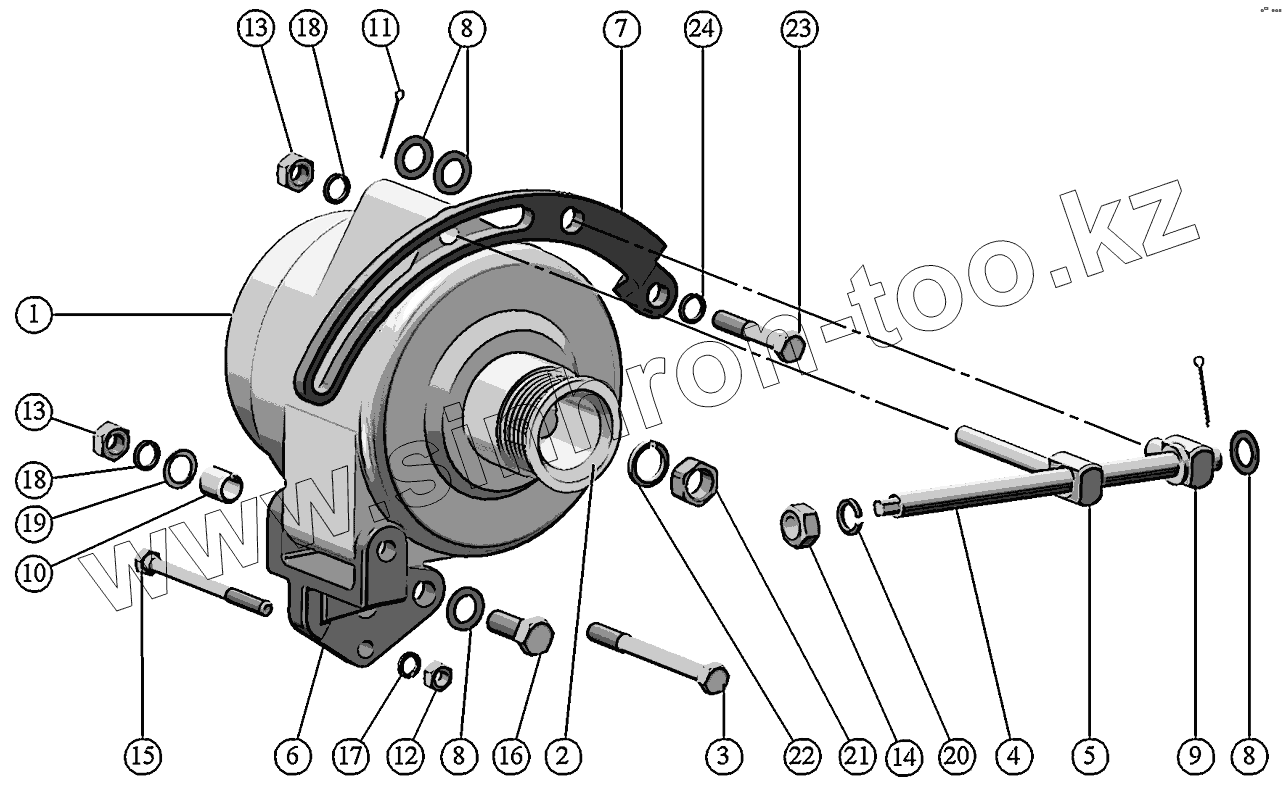

Каталог запасных частей к технике: ММЗ Д-245.9E4-4020 (для ПАЗ). Установка генератора.
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245Е4-3701050 | 245Е4-3701050 | Установка генератора | |
| 1 | ААN5730 | Генератор | |
| 2 | 245Е4-3701054 | Шкив | |
| 3 | 245Е4-3701058 | Болт специальный | |
| 4 | 245-3701051-Д | ВИНТ | |
| 5 | 245-3701052-Д | ОСЬ | |
| 6 | 245-3701056-И | КРОНШТЕЙН ГЕНЕРАТОРА | |
| 7 | 245-3701063-Д | ПЛАНКА | |
| 8 | 245-3701069 | Шайба | |
| 9 | 260-1310001 | УГОЛЬНИК | |
| 10 | 260-3701057 | ВТУЛКА РАЗРЕЗНАЯ | |
| 11 | 3,2x1,8.016 | Шплинт | |
| 12 | М8-6Н.6.016 | Гайка | |
| 13 | М10-6Н.6.016 | Гайка | |
| 14 | М12-6Н.6.016 | Гайка | |
| 15 | М8-6gx95.88.35.016 | БОЛТ | |
| 16 | М12-6gx30.88.35.016 | Болт | |
| 17 | 8Т.65Г.06 | Шайба | |
| 18 | 10.65Г.06 | Шайба | |
| 19 | А10.01.08кп.016 | Шайба | |
| 20 | 12Т.65Г.06 | Шайба | |
| 21 | М16x1,5-6Н.6.016 | Гайка | |
| 22 | 16.65Г.06 | Шайба | |
| 23 | М10-6gx55.88.35.016 | Болт | |
| 24 | 10.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
