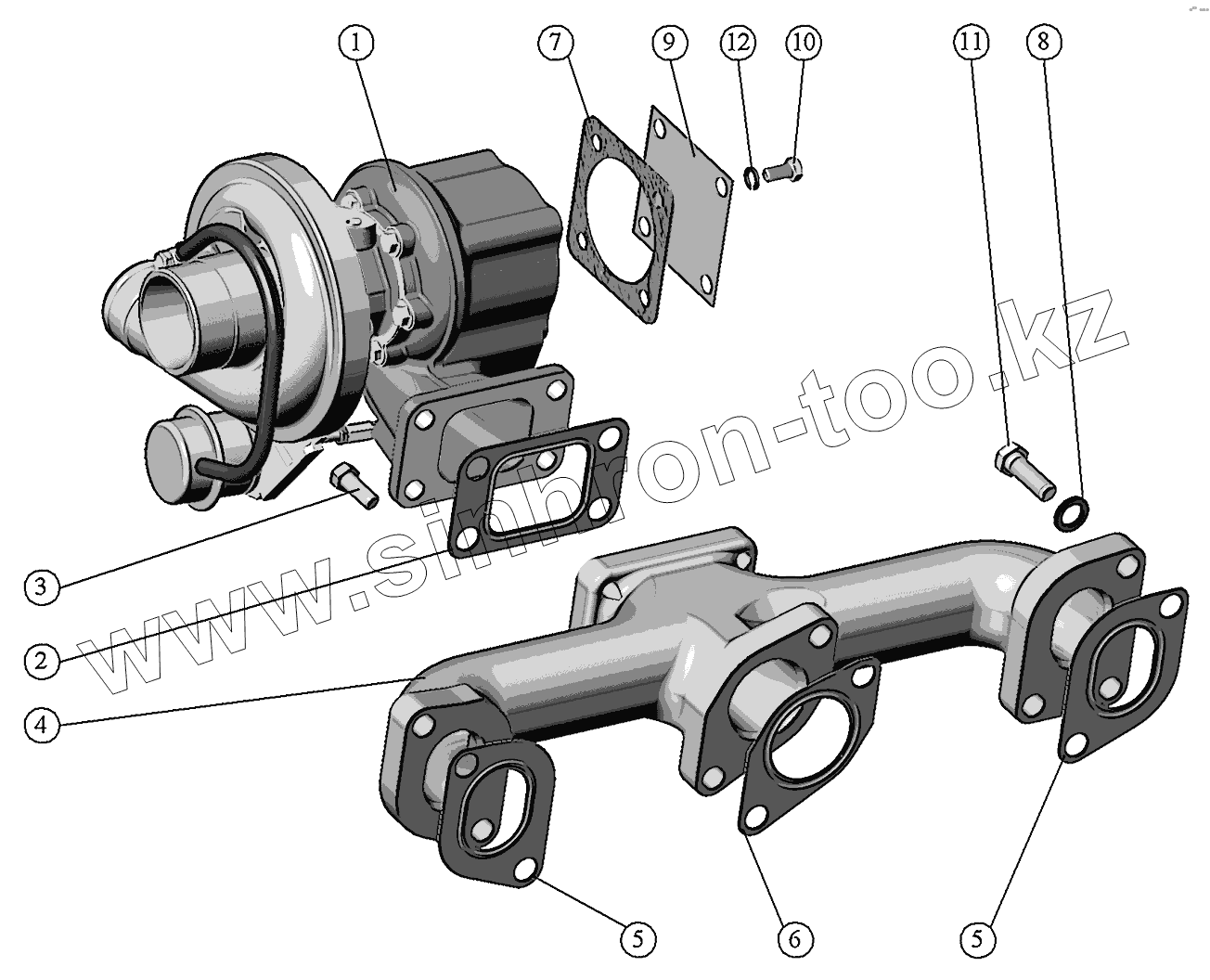

Каталог запасных частей к технике: ММЗ Д-245.7E4. Установка турбокомпрессора
1
2
3
4
5
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245.7-1008040-Б-05 | 245.7-1008040-Б-05 | Установка турбокомпрессора | |
| 1 | ТКР6.5.1-17.01.03 | Турбокомпрессор | |
| 2 | 245-1008016-А | Прокладка | |
| 3 | 245-1008024 | Болт | |
| 4 | 245-1008025-А | Коллектор выпускной | |
| 5 | 245-1008026 | Прокладка выпускного коллектора крайняя | |
| 6 | 245-1008027 | Прокладка выпускного коллектора средняя | |
| 7 | 245-1205614-Б | Прокладка | |
| 8 | 245-3701069 | Шайба | |
| 9 | 600-1118081 | Крышка технологическая | |
| 10 | М8-6gx16.88.35.016 | Болт | |
| 11 | М12-6gx35.88.35.016 | Болт | |
| 12 | 8Т.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
