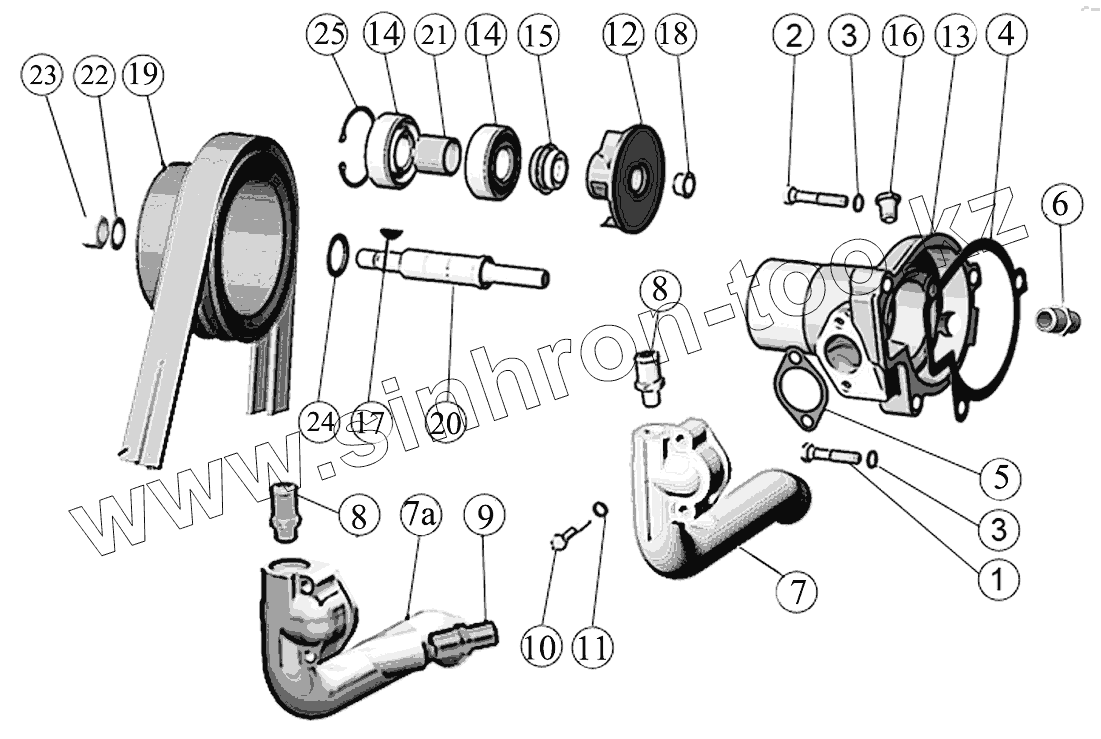

Каталог запасных частей к технике: ММЗ Д-245.7Е3, Д-245.9Е3. Установка водяного насоса.
1
2
3
3
4
5
6
7
7а
8
8
9
10
11
12
13
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1307000-Б | 245-1307000-Б | Установка водяного насоса | |
| 245-1307000-21 | 245-1307000-21 | Установка водяного насоса | |
| 1 | М10-6gx45.88.35.016 | Болт | |
| 2 | М10-6gx50.88.35.016 | БОЛТ | |
| 3 | 10.65Г.06 | Шайба | |
| 4 | 50-1307048-Б | Прокладка | |
| 245-1307105 | 245-1307105 | Насос водяной | |
| 245-1307012-А1-21 | 245-1307012-А1-21 | Насос водяной | |
| 5 | 50-1307049-А | Прокладка | |
| 6 | 245-1306031 | ШТУЦЕР | |
| 245-1307060-01 | 245-1307060-01 | Патрубок водяного насоса | |
| 245-1307110-Б | 245-1307110-Б | Патрубок водяного насоса | |
| 7 | 50-1307044-Б | Патрубок водяного насоса | |
| 7а | 50-1307044-Б1 | Патрубок водяного насоса | |
| 8 | 245-1306027 | Штуцер | |
| 9 | 245-1306031 | ШТУЦЕР | |
| 10 | М8-6gx45.88.35.016 | Болт | |
| 11 | 50-1401067 | Шайба | |
| 245-1307015 | 245-1307015 | Насос водяной | |
| 245-1307010-А1-15 | 245-1307010-А1-15 | Насос водяной | |
| 245-1307010-Д | 245-1307010-Д | Насос водяной | |
| 245-1307010-А1-15 | 245-1307010-А1-15 | Насос водяной | |
| 12 | 240-1307074-В | Крыльчатка | |
| 13 | 245-1307025-В-01 | КОРПУС ВОДЯНОГО НАСОСА | |
| 13 | 245-1307025-В | Корпус водяного насоса | |
| 13 | 245-1307025-01 | Корпус | |
| 14 | 1160305А | Подшипник шариковый радиальный однорядный | |
| 15 | Sp/134 | Сальник водяного насоса | |
| 15 | DYSB3-16-00 | Сальник водяного насоса | |
| 16 | КГ1/2dm.А12.016 | Пробка | |
| 17 | Шпонка5x75 | Шпонка | |
| 18 | 240-1307075 | Заглушка | |
| 19 | 245-1307162 | Шкив | |
| 20 | 245-1307052-Г | Вал | |
| 21 | 245-1307084 | Втулка | |
| 21 | 245-1307084-Б | ВТУЛКА | |
| 22 | 50-1005161 | Шайба | |
| 23 | М16x1,5-6Н.9.016 | Гайка | |
| 24 | 245-1307094 | Кольцо упорное | |
| 25 | 240-1307064 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
