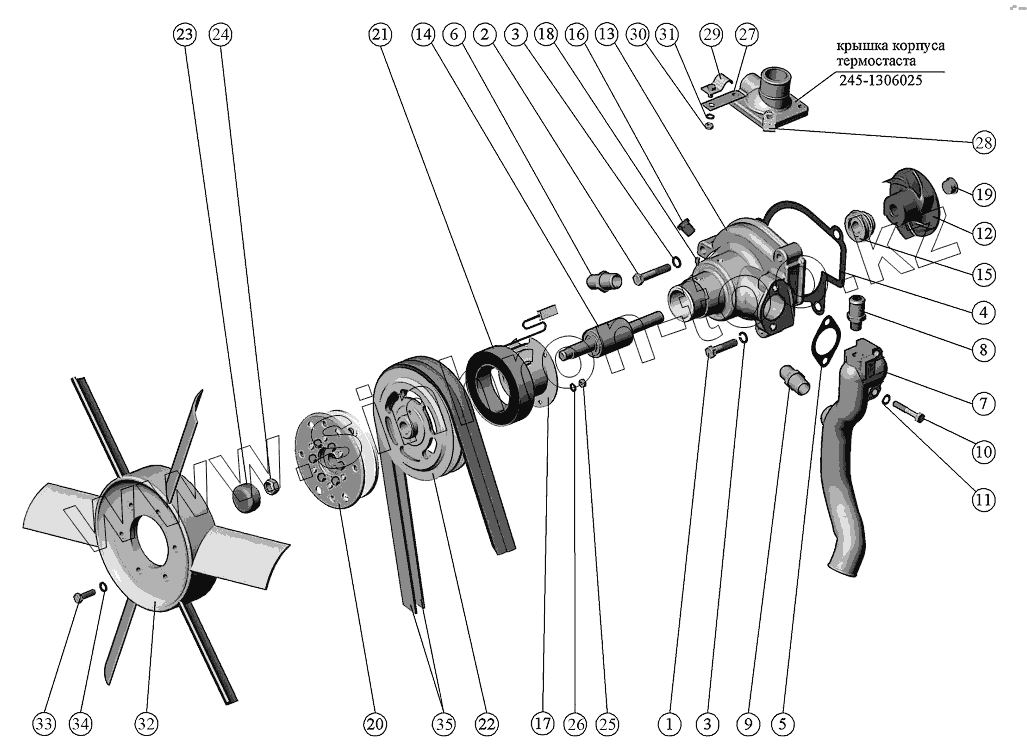

Каталог запасных частей к технике: ММЗ Д-245.7Е3, Д-245.9Е3. Установка водяного насоса.
245-1306025
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1307000-Б-01 | 245-1307000-Б-01 | УСТАНОВКА ВОДЯНОГО НАСОСА | |
| 245-1306025 | 245-1306025 | Крышка корпуса термостата | |
| 245-1308000-К | 245-1308000-К | Установка вентилятора | |
| 245-1308000-К-01 | 245-1308000-К-01 | УСТАНОВКА ВЕНТИЛЯТОРА | |
| 245-1307105-01 | 245-1307105-01 | НАСОС ВОДЯНОЙ | |
| 245-1307010-Д-01 | 245-1307010-Д-01 | НАСОС ВОДЯНОЙ | |
| 245-1307015-01 | 245-1307015-01 | НАСОС ВОДЯНОЙ | |
| 245-1307060-02 | 245-1307060-02 | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 1 | М10-6gx45.88.35.016 | Болт | |
| 2 | М10-6gx50.88.35.016 | БОЛТ | |
| 3 | 10.65Г.06 | Шайба | |
| 4 | 50-1307048-Б | Прокладка | |
| 5 | 50-1307049-А | Прокладка | |
| 6 | 245-1306031 | ШТУЦЕР | |
| 7 | 50-1307044-В | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 7 | 50-1307044-Б-01 | ПАТРУБОК ВОДЯНОГО НАСОСА | |
| 8 | 245-1306027 | Штуцер | |
| 9 | 245-1306031 | ШТУЦЕР | |
| 10 | М8-6gx45.88.35.016 | Болт | |
| 11 | 50-1401067 | Шайба | |
| 12 | 240-1307074-В | Крыльчатка | |
| 13 | 245-1307025-01 | Корпус | |
| 13 | 245-1307025-В-01 | КОРПУС ВОДЯНОГО НАСОСА | |
| 13 | 245-1307025-В | Корпус водяного насоса | |
| 14 | 5НР1917ОПЕ.Р6Q6/L19 | Подшипник | |
| 14 | R1850 | Шарико-роликовый вал- подшипник | |
| 15 | DYSB3-16-00 | Сальник водяного насоса | |
| 15 | Sp/134 | Сальник водяного насоса | |
| 16 | КГ3/8dm.А12.016 | Пробка | |
| 17 | ИЖКС.741318.003 | ФЛАНЕЦ | |
| 18 | М6-6gx10.33Н | Винт | |
| 19 | 240-1307075 | Заглушка | |
| 20 | ИЖКС.301126.010-03 | КОРПУС | |
| 20 | ИЖКС.301126.010-02 | Корпус | |
| 21 | ИЖКС.685442.085 | Катушка | |
| 21 | ИЖКС.685442.085-01 | КАТУШКА | |
| 22 | ИЖКС.712645.034 | ШКИВ | |
| 23 | ИЖКС.725113.008 | КОЛПАЧОК | |
| 24 | ИЖКС.758412.006 | ГАЙКА | |
| 25 | М6-6Н.6.016(S10) | Гайка | |
| 26 | 6.65Г.06 | Шайба | |
| 27 | 245-1307081 | КРОНШТЕЙН | |
| 28 | 245-1307082 | ХОМУТ | |
| 29 | 245-1118050 | Хомут | |
| 30 | М6-6Н.6.016(S10) | Гайка | |
| 31 | 6.65Г.06 | Шайба | |
| 32 | 245-1308010-А | Вентилятор | |
| 33 | М8-6gx25.88.35.016 | Болт | |
| 34 | 8Т.65Г.06 | Шайба | |
| 35 | 2КЛ.I-11x10-1280 | Ремень | |
| 35 | AVX13-1280 | Ремень | |
| 35 | SPA-1280 | РЕМЕНЬ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
