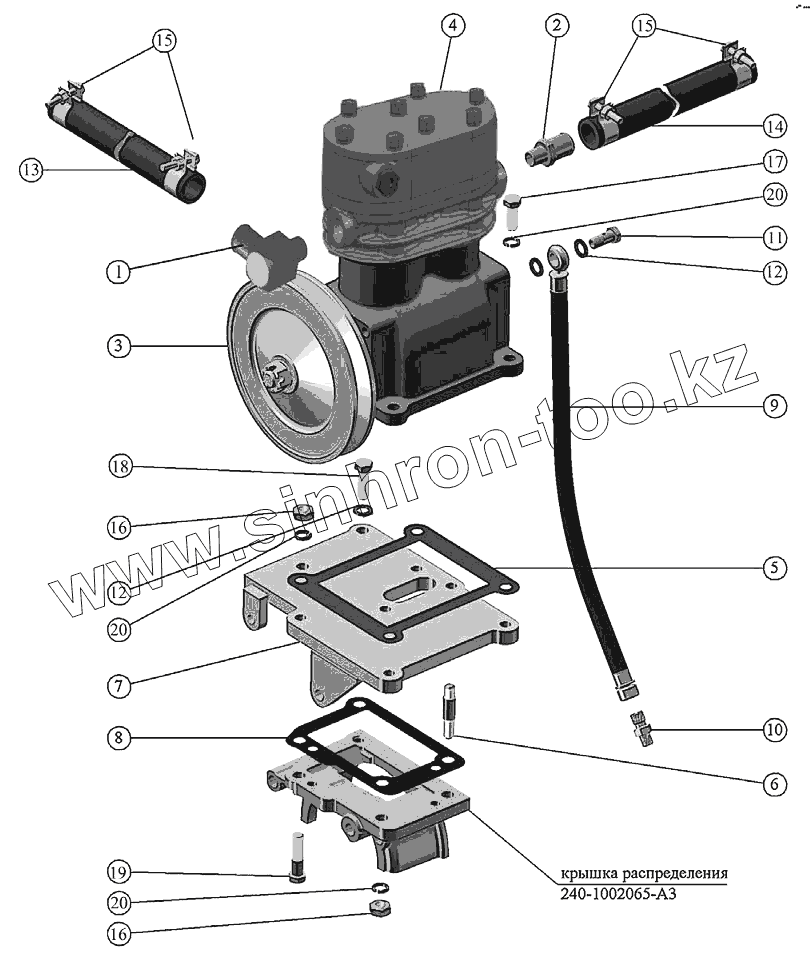

Каталог запасных частей к технике: ММЗ Д-245.7Е3, Д-245.9Е3. Установка компрессора.
240-1002065-А3
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509100-В | 245-3509100-В | Установка компрессора | |
| 240-1002065-А3 | 240-1002065-А3 | Крышка распределения | |
| 245-3509025-А | 245-3509025-А | Компрессор со СТУПИЦЕЙ | |
| 245-3509130-Б | 245-3509130-Б | Плита со шпильками | |
| 1 | 265-3509030-А | Штуцер | |
| 2 | 245-1306027 | Штуцер | |
| 3 | 245-3509102 | Шкив | |
| 4 | 5336-3509012-02 | Компрессор | |
| 5 | 245-3509103 | Прокладка | |
| 6 | 245-3509105 | Шпилька | |
| 7 | 245-3509110-Б | Плита | |
| 8 | 240-3509037-А | Прокладка | |
| 9 | 240-3509150 | Маслопровод | |
| 10 | 240-3509232 | Штуцер | |
| 11 | 245-1104787 | Болт штуцера | |
| 12 | 245-1104788 | Прокладка | |
| 13 | 20x29-1,6 | Рукав (L=900 мм) | |
| 14 | 20x29-1,6 | Рукав (L=900 мм) | |
| 15 | ХС-26.016 | ХОМУТ | |
| 16 | М10-6Н.6.016(S16) | Гайка | |
| 17 | М10-6gx25.88.35.016 | Болт | |
| 18 | М10-6gx30.88.35.016 | Болт | |
| 19 | М10-6gx40.88.35.016 | Болт | |
| 20 | 10.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
