Каталог запасных частей к технике: ММЗ Д-245.7Е3, Д-245.9Е3. Установка компрессора.

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

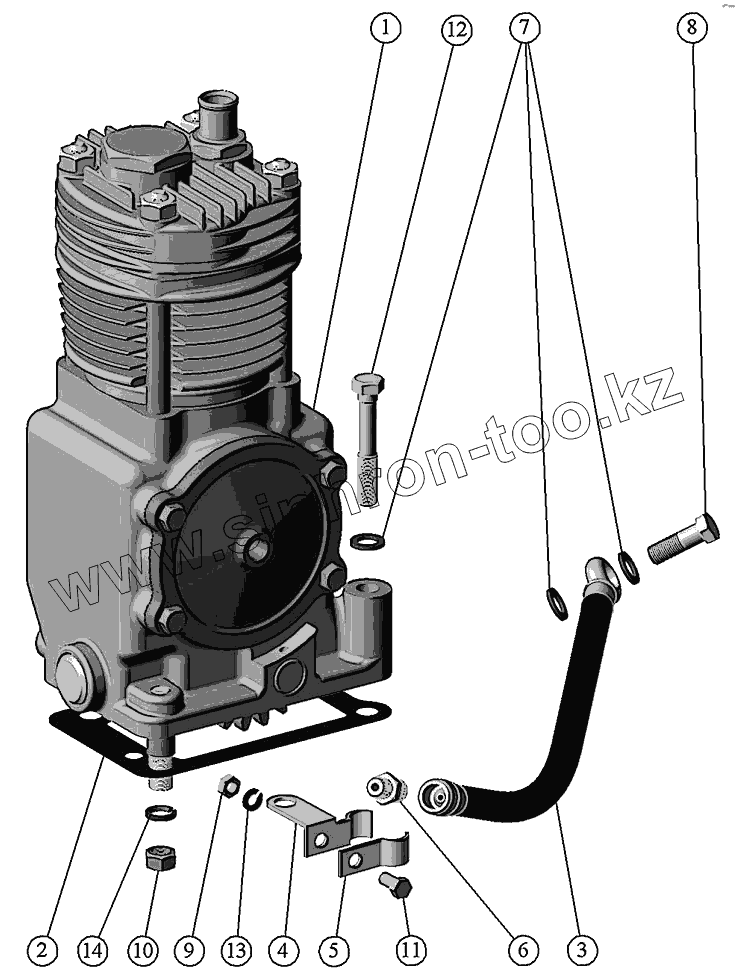

Позиция на иллюстрации	Заводской номер детали		Название детали
245-3509070-08	245-3509070-08		Установка компрессора
1	А29.05.000-А-06-БЗА		Компрессор
2	240-3509037-А		Прокладка
3	240-3509150		Маслопровод
4	240-3509158		Хомут
5	240-3509159		Скоба
6	240-3509232		Штуцер
7	245-1104788		Прокладка
8	245-1104787		Болт штуцера
9	М6-6Н.6.016(S10)		Гайка
10	М10-6Н.6.016(S16)		Гайка
11	М6-6gx16.88.35.016		Болт
12	М10-6gx45.88.35.016		Болт
13	6.65Г.06		Шайба
14	10.65Г.06		Шайба
