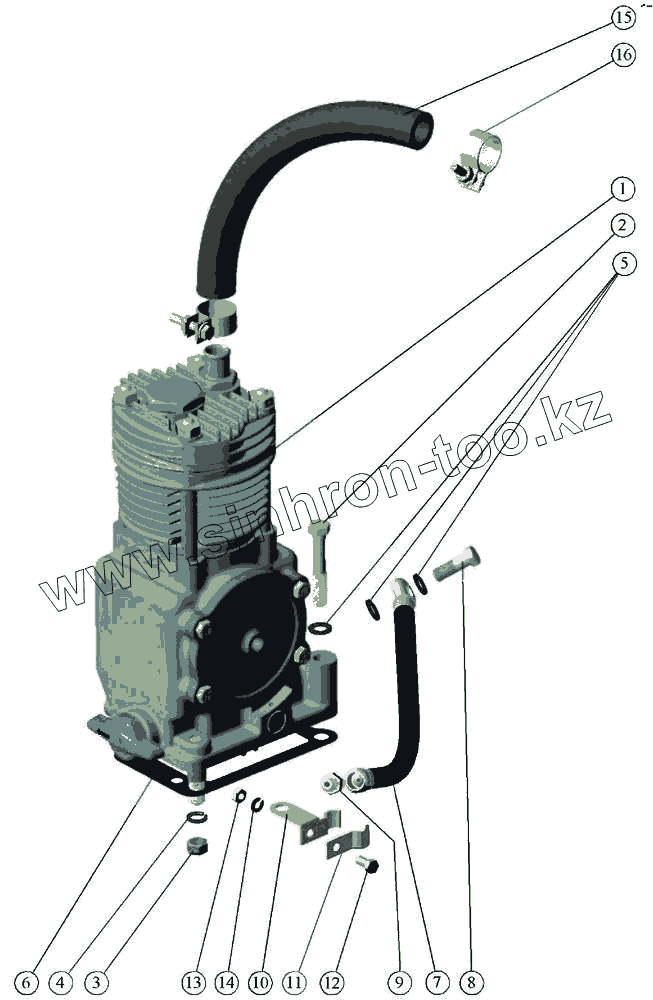

Каталог запасных частей к технике: ММЗ Д-245.5. Установка пневмокомпрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-3509030-А | 240-3509030-А | УСТАНОВКА ПНЕВМОКОМПРЕССОРА | |
| 1 | А29.05.000-Б3А | КОМПРЕССОР | |
| 2 | M10-6gX45.88.35.016 | БОЛТ | |
| 3 | M10-6H.6.016 | Гайка | |
| 4 | 10.65Г.06 | Шайба | |
| 5 | 36-1104788 | Кольцо | |
| 6 | 240-3509037-A | ПРОКЛАДКА | |
| 7 | 240-3509150 | Маслопровод | |
| 8 | 36-1104787 | Болт штуцера | |
| 9 | 240-3509232 | Штуцер | |
| 10 | 240-3509158 | Хомут | |
| 11 | 240-3509159 | Скоба | |
| 12 | M6-6gX 16.88.35.016 | БОЛТ | |
| 13 | M6-6H.6.016 | ГАЙКА | |
| 14 | 6.65Г.06 | Шайба | |
| 15 | РД 18-29-300-1,3 | РУКАВ-ДЕТАЛЬ | |
| 16 | XC-26.016 | ХОМУТ СТЯЖНОЙ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
