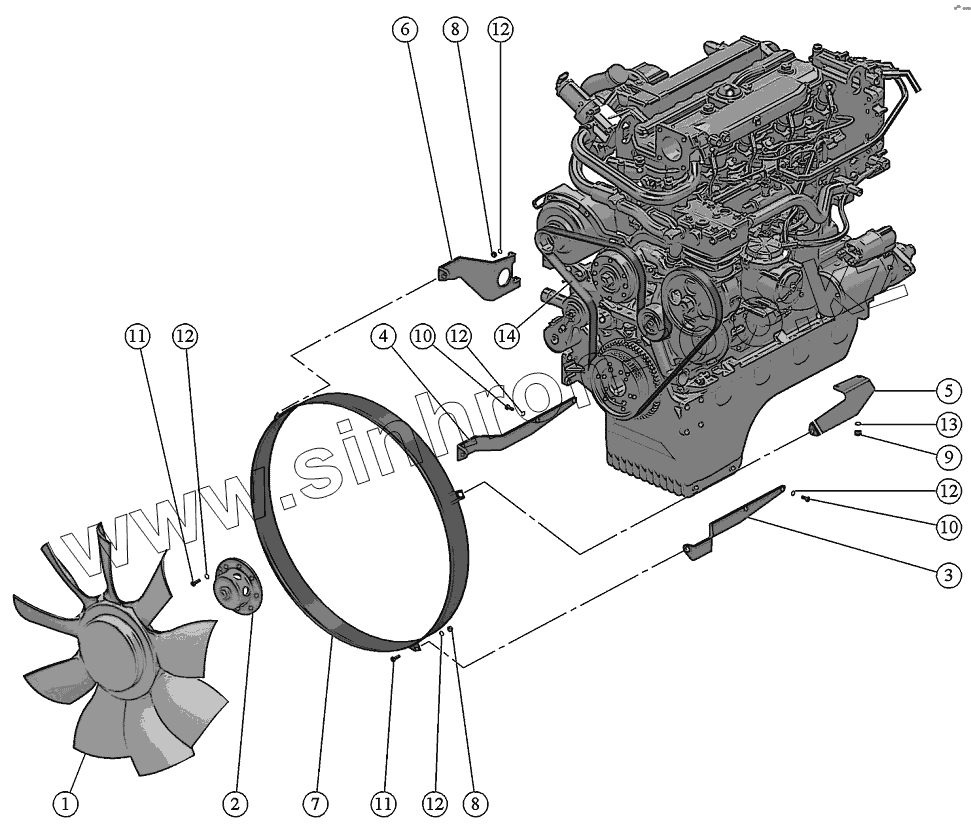

Каталог запасных частей к технике: ММЗ Д-245.35E4 (для МАЗ). Установка вентилятора.
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
12
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245.35Е4-1308000 | 245.35Е4-1308000 | Установка вентилятора | |
| 1 | 020005383 | Вентилятор | |
| 2 | 245Е4-1308022 | Проставка | |
| 3 | 245Е4-1308301 | Кронштейн | |
| 4 | 245Е4-1308301-01 | Кронштейн | |
| 5 | 245Е4-1308302 | Кронштейн | |
| 6 | 245Е4-1308303 | Кронштейн | |
| 7 | 245Е4-1308800 | Обечайка вентилятора | |
| 8 | M8-6H.6.016(S13) | ГАЙКА | |
| 9 | M10-6H.6.016(S17) | Гайка | |
| 10 | M8-6gx16.88.35.016 | Болт | |
| 11 | M8-6gx20.88.35.016 | Болт | |
| 12 | 8Т.65Г.06 | Шайба | |
| 13 | 10.65Г.06 | Шайба | |
| 14 | 6PK-1920 | Ремень |
