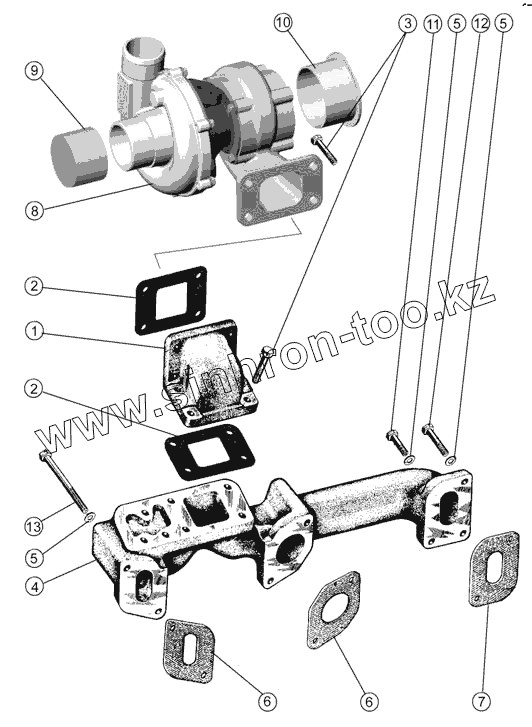

Каталог запасных частей к технике: ММЗ Д-245.30Е2-471. Установка турбокомпрессора
1
2
2
3
4
5
5
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 245-1008014-А | Переходник | |
| 2 | 245-1008016 | Прокладка | |
| 3 | 245-1008024 | Болт | |
| 4 | 245-1008025 | Коллектор выпускной | |
| 5 | 245-3701069 | Шайба | |
| 6 | 50-1008026-Б | Прокладка | |
| 7 | 50-1008027-Б | Прокладка | |
| 8 | С14-197-01 | Турбокомпрессор «Турбо» | |
| 9 | 600-1118162 | Крышка | |
| 10 | 600-1118166 | Крышка | |
| 11 | М12-6gх20.88.35.019 | Болт | |
| 12 | М12-6gх35.88.016 | Болт | |
| 13 | М12-6gх85.88.016 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
