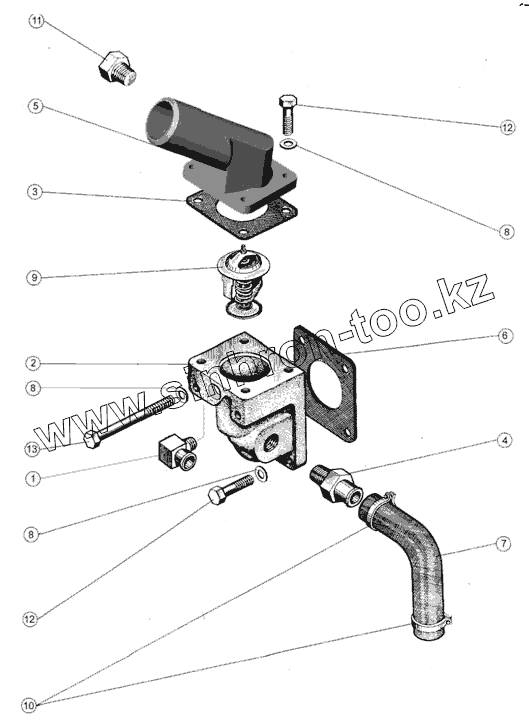

Каталог запасных частей к технике: ММЗ Д-245.30Е2-471. Установка термостата
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1306040-08 | 245-1306040-08 | Корпус термостата | |
| 1 | 265-3509030-А | Штуцер | |
| 2 | 245-1306021-02 | Корпус нижний | |
| 3 | 245-1306023 | Прокладка | |
| 4 | 245-1306027 | Штуцер | |
| 5 | 245-1306028 | Крышка термостата | |
| 6 | 50-1306026 | Прокладка | |
| 7 | 50-1306028-Б3 | Шланг термостата | |
| 7 | 50-1306028-Б4 | Шланг термостата | |
| 8 | 50-1401067 | Шайба | |
| 9 | ТС107-1306100-04 | Термостат | |
| 9 | ТКСИ.423117.061-01 (ТР-4-02) | Термостат | |
| 9 | ТА107-04 | Термостат | |
| 10 | "20-32""Norma""" | Хомут | |
| 10 | ХС-26.019 | Хомут стяжной | |
| 11 | КГ 3/8"А12.016 | Пробка | |
| 12 | М8-6gх25.88.35.019 | Болт | |
| 13 | М8-6gх95.88.35.016 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
