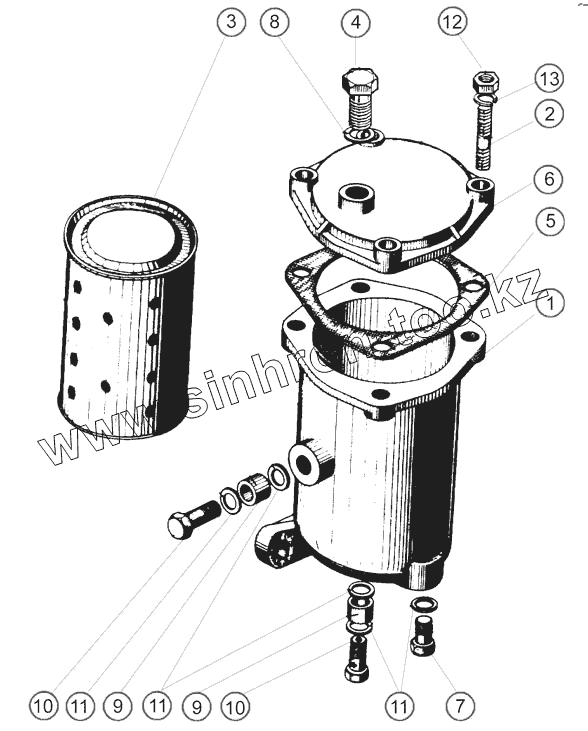

Каталог запасных частей к технике: ММЗ Д-245.30Е2-471. Фильтр топливный тонкой очистки
240-1117010-А
1
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1117010-А | 240-1117010-А | Фильтр топливный тонкой очистки | |
| 1 | 240-1117020-А | Корпус фильтра (1, 2) | |
| 1 | 240-1117025-А1 | Корпус | |
| 2 | 240-1117029 | Шпилька | |
| 3 | 240-1117030 | Элемент фильтрующий | |
| 4 | 240-1117101-А | Болт штуцера | |
| 5 | 240-1117102 | Прокладка | |
| 6 | 240-1117185-В | Крышка | |
| 6 | 240-1117180 | Крышка | |
| 7 | 50-1117028 | Пробка резьбовая | |
| 8 | 36-1104788 | Кольцо | |
| 9 | Д16-111-А | Втулка защитная | |
| 10 | А12.01.003-03 | Болт | |
| 10 | Д18-051-А | Болт | |
| 11 | Д18-055-А | Кольцо уплотнительное | |
| 12 | М8-6Н.6.019 | Гайка | |
| 13 | 8.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
