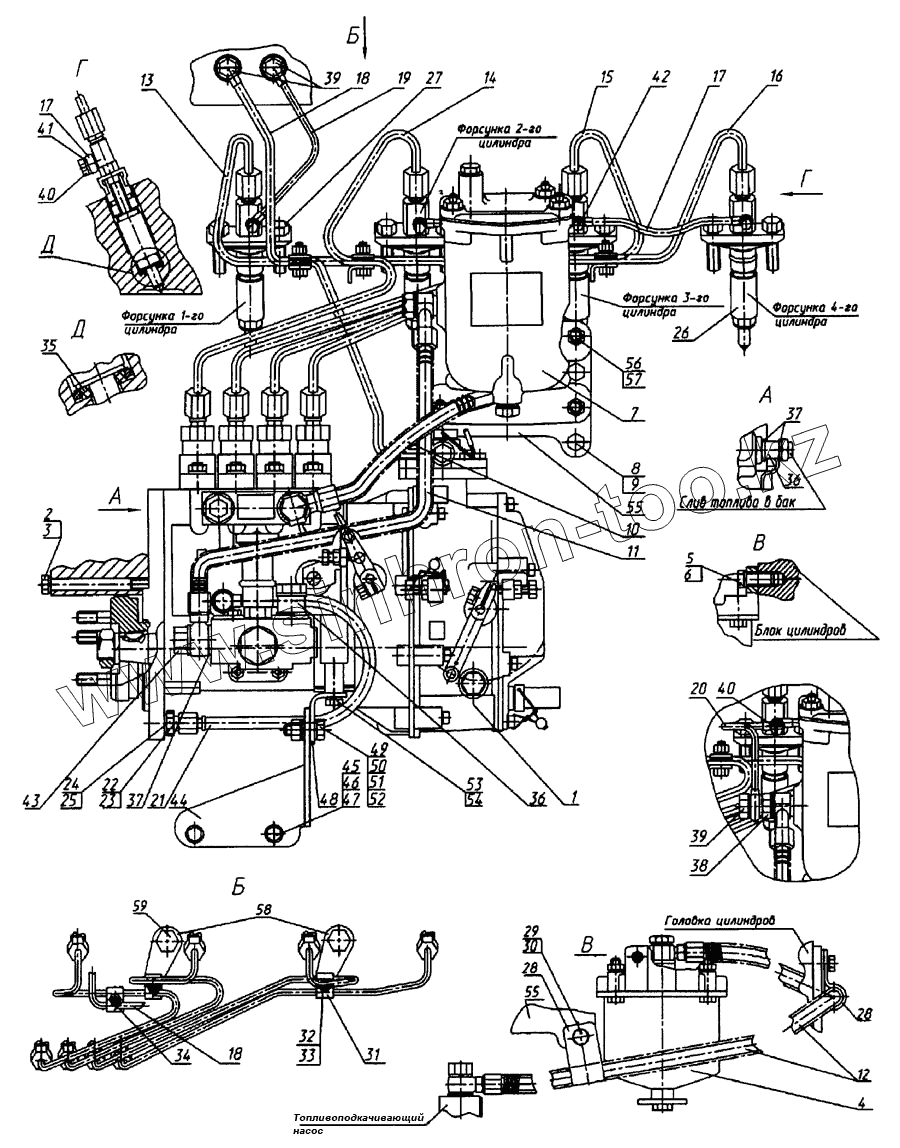

Каталог запасных частей к технике: ММЗ Д-245.30Е2-469. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1111000-Ж-05 | 245-1111000-Ж-05 | Установка топливной аппаратуры | |
| 1 | 773.1111005-20.07 | Насос топливный | |
| 2 | М10-6gх120.88.35.016 | Болт | |
| 3 | 10.65Г.06 | Шайба | |
| 4 | 240-1105010 | Фильтр топливный грубой очистки | |
| 5 | М10-6gх25.88.35.016 | Болт | |
| 6 | 10.65Г.06 | Шайба | |
| 7 | 240-1117010-А | Фильтр топливный тонкой очистки | |
| 8 | М10-6gх30.88.35.016 | Болт | |
| 9 | 10.65Г.06 | Шайба | |
| 10 | 245-1104180-А-01 | Трубка топливная низкого давления | |
| 11 | 245-1104180-А-03 | Трубка топливная низкого давления | |
| 12 | 245-1104180-А-06 | Трубка топливная низкого давления | |
| 13 | 245-1104300-Б | Топливопровод высокого давления 1-го цил. | |
| 14 | 245-1104300-Б-01 | Топливопровод высокого давления 2-го цил. | |
| 15 | 245-1104300-Б-02 | Топливопровод высокого давления 3-го цил. | |
| 16 | 245-1104300-Б-03 | Топливопровод высокого давления 4-го цил. | |
| 17 | 245-1104320-Б | Топливопровод дренажный | |
| 18 | 245-1104330-И | Трубка пневмокорректора | |
| 19 | 245-1104350-Е | Трубка перепускная | |
| 20 | 245-1104360-Б | Трубка перепускная | |
| 21 | 240-3509150 | Маслопровод | |
| 22 | 36-1104788 | Кольцо | |
| 23 | 260-3509232-01 | Штуцер | |
| 24 | М10-6gх35.88.35.016 | Болт | |
| 25 | 10.65Г.06 | Шайба | |
| 26 | 455.1112010-50 | Форсунка | |
| 26 | 172.1112010-11.01 | Форсунка | |
| 27 | М10-6gх30.88.35.016 | Болт | |
| 28 | 240-1111101 | Хомутик | |
| 29 | М10-6gх30.88.35.016 | Болт | |
| 30 | 10.65Г.06 | Шайба | |
| 31 | 240-1111114 | Колодка | |
| 32 | М6-6Н.6.016(S10) | Гайка | |
| 33 | 6.65Г.06 | Шайба | |
| 34 | 240-1111130 | Колодка | |
| 35 | 245-1111020 | Прокладка-экран | |
| 36 | 245-1111113 | Втулка защитная | |
| 37 | Д18-055-А | Кольцо уплотнительное | |
| 38 | Д18-052 | Штуцер | |
| 39 | 36-1104787 | Болт штуцера | |
| 40 | 240-1104787-Б | Болт штуцера | |
| 41 | 50-1022067 | Кольцо уплотнительное | |
| 42 | 240-1104787 | Болт штуцера | |
| 43 | Д18-051-А | Болт | |
| 44 | 245-1111108-Д | Кронштейн | |
| 45 | М10-6gх20.88.35.016 | Болт | |
| 46 | 10.01.08КП.016 | Шайба | |
| 47 | 10.65Г.06 | Шайба | |
| 48 | 260-1111109-Е | Кронштейн | |
| 49 | М10-6Н.6.016(S16) | Гайка | |
| 50 | 10.01.08КП.016 | Шайба | |
| 51 | М10-6gх25.88.35.016 | Болт | |
| 52 | 10.65Г.06 | Шайба | |
| 53 | М8-6gх20.88.35.016 | Болт | |
| 54 | 8.65Г.06 | Шайба | |
| 55 | 245-1117060-А | Кронштейн | |
| 56 | М10-6Н.6.016(S16) | Гайка | |
| 57 | 10.65Г.06 | Шайба | |
| 58 | 240-1111126-А | Кронштейн | |
| 59 | М6-6gх20.88.35.016 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
