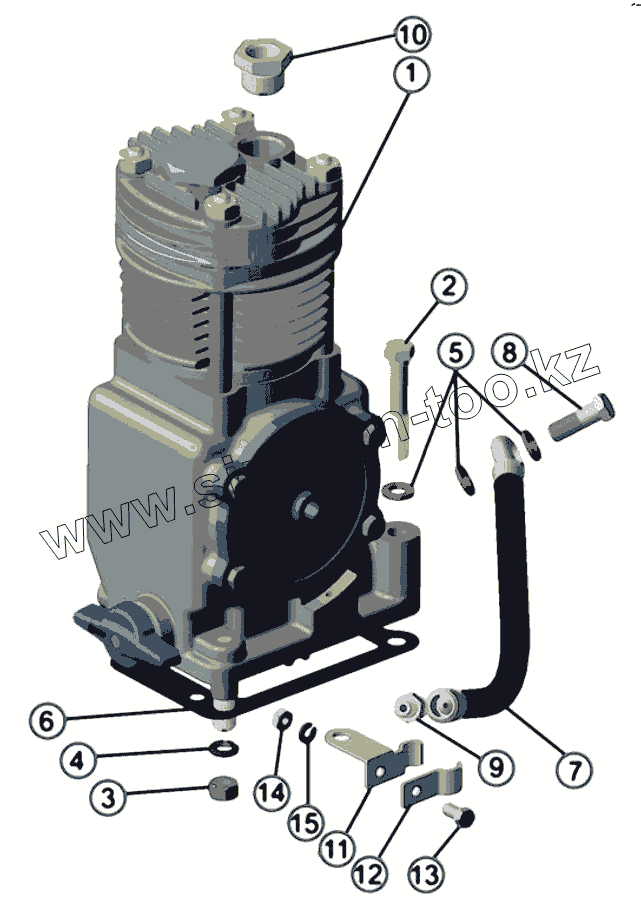

Каталог запасных частей к технике: ММЗ Д-245.2S2-827. Установка пневмокомпрессора
245-3509030-А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509030-А | 245-3509030-А | УСТАНОВКА ПНЕВМОКОМПРЕССОРА | |
| 1 | А29.05.000-БЗА | Компрессор | |
| 2 | М10-6gХ45.88.35.016 | БОЛТ | |
| 3 | М10-6Н.6.016(S16) | Гайка | |
| 4 | 10.65Г.06 | Шайба | |
| 5 | 36-1104788-01 | Прокладка | |
| 6 | 240-3509037-А | Прокладка | |
| 7 | 240-3509150-01 | Маслопровод (L=410 мм) | |
| 8 | 240-3509233 | Болт штуцера | |
| 9 | 240-3509232 | Штуцер | |
| 10 | 245-8114002 | Пробка | |
| 11 | 240-3509158 | Хомут | |
| 12 | 240-3509159 | Скоба | |
| 13 | М6-6gХ16.88.35.016 | Болт | |
| 14 | М6-6Н.6.016(S10) | Гайка | |
| 15 | 6.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
