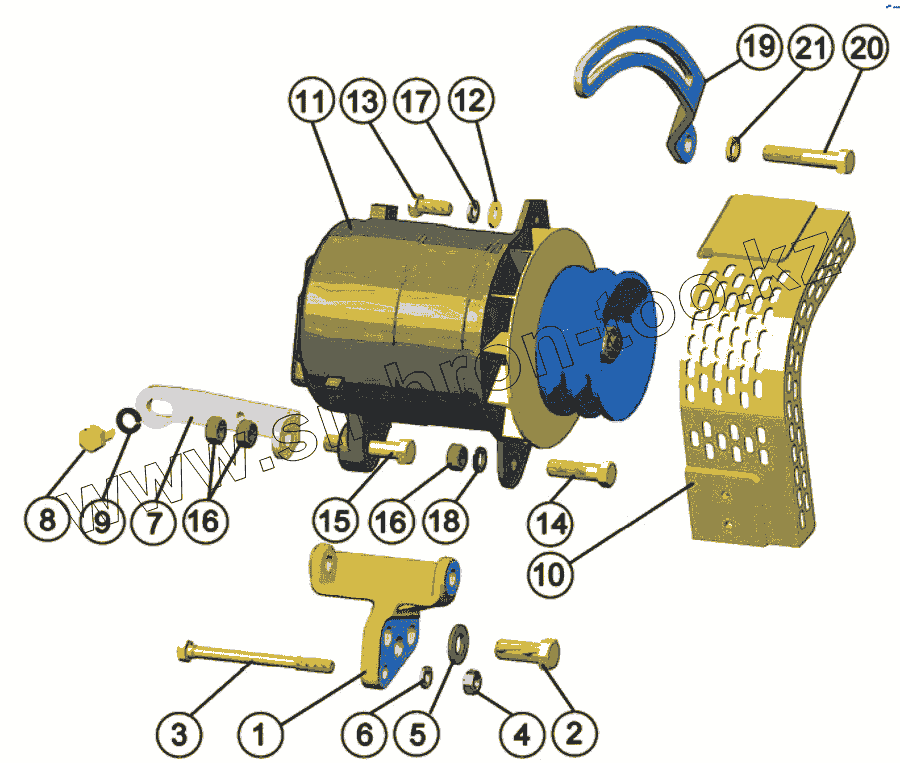

Каталог запасных частей к технике: ММЗ Д-245.2S2-827. Установка генератора
245-3701050-А-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3701050-А-25 | 245-3701050-А-25 | Установка генератора | |
| 1 | 240-3701056-В | Кронштейн | |
| 2 | М12-6gХ30.88.35.016 | БОЛТ | |
| 3 | М8-6gХ95.88.35.016 | БОЛТ | |
| 4 | М8-6Н.6.016(S13) | Гайка | |
| 5 | 245-3701069 | Шайба | |
| 6 | 8.65Г.06 | Шайба | |
| 7 | 240-3701068-Б | Растяжка | |
| 8 | М10-6gХ20.88.35.016 | Болт | |
| 9 | 10.65Г.06 | Шайба | |
| 10 | 245-3701060-А | Щиток | |
| 11 | Г9635.3701-1 | ГЕНЕРАТОР | |
| 12 | 50-1002073 | Шайба упорная | |
| 13 | М8-6gХ20.88.35.016 | Болт | |
| 14 | М10-6gХ30.88.35.016 | Болт | |
| 15 | М10-6gХ55.88.35.016 | БОЛТ | |
| 16 | М10-6Н.6.016(S16) | Гайка | |
| 17 | 8.65Г.06 | Шайба | |
| 18 | 10.65Г.06 | Шайба | |
| 19 | 245-3701063 | Планка | |
| 20 | М10-6g50.88.35.016 | Болт | |
| 21 | 10.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
