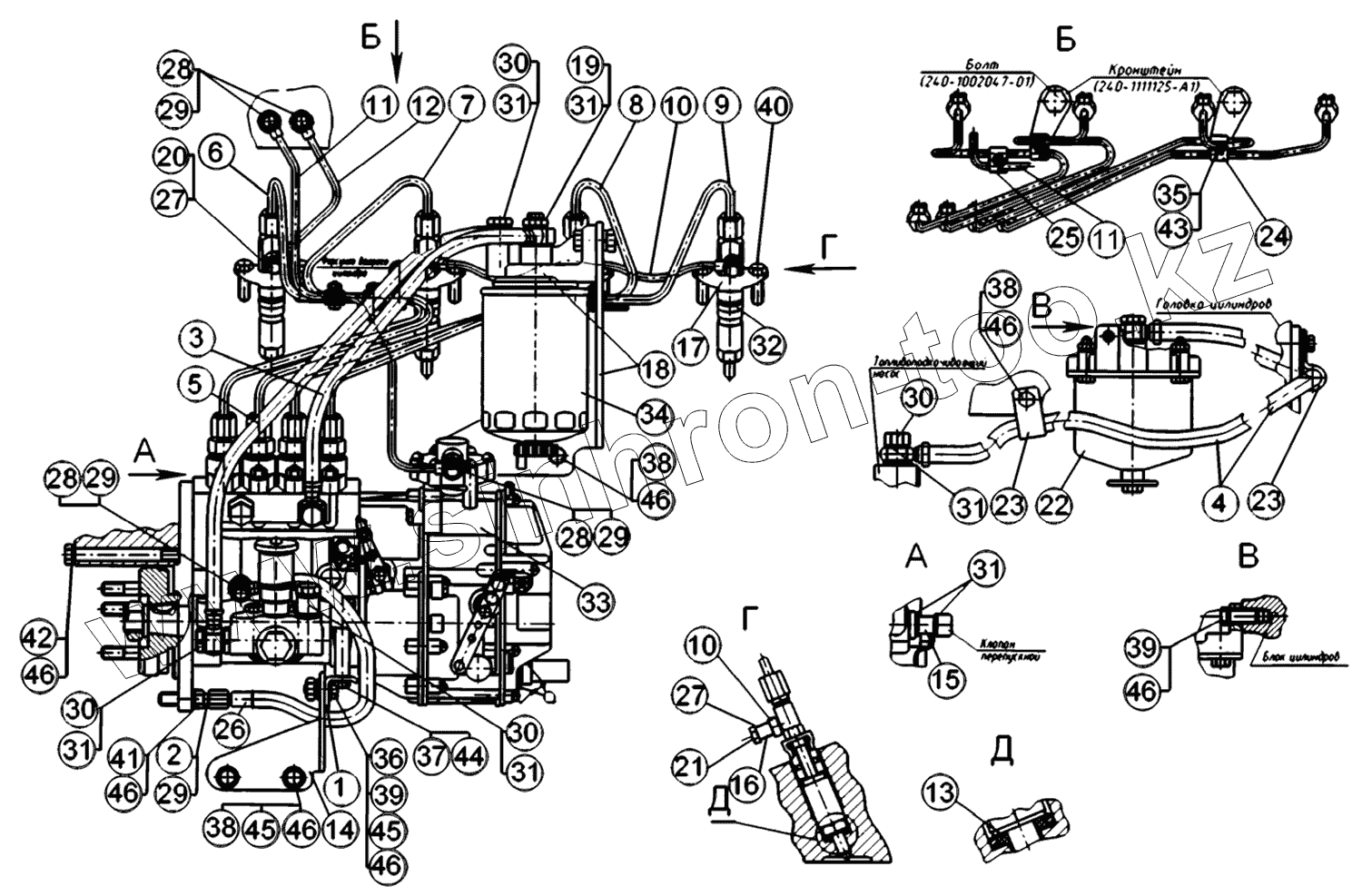

Каталог запасных частей к технике: ММЗ Д-245.2S2-827. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
28
28
29
29
29
29
30
30
30
30
31
31
31
31
31
31
32
32
33
34
35
36
37
38
38
38
39
39
40
41
42
43
44
45
45
46
46
46
46
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1111000-Ж1-13 | 245-1111000-Ж1-13 | Установка топливной аппаратуры | |
| 1 | 260-1111109-Е | Кронштейн | |
| 2 | 260-3509232-01 | Штуцер | |
| 3 | 240-1104180-А-03 | Трубка топливная низкого давления (l=455 мм) | |
| 4 | 245-1104180-А-06 | Трубка топливная низкого давления | |
| 5 | 245-1104180-А-09 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 6 | 245-1104300-Б | Топливопровод высокого давления 1-го цил. | |
| 7 | 245-1104300-Б-01 | Топливопровод высокого давления 2-го цил. | |
| 8 | 245-1104300-Б-02 | Топливопровод высокого давления 3-го цил. | |
| 9 | 245-1104300-Б-03 | Топливопровод высокого давления 4-го цил. | |
| 10 | 245-1104320-Б | Топливопровод дренажный | |
| 11 | 245-1104330-И | Трубка пневмокорректора | |
| 12 | 245-1104350-Е | Трубка перепускная | |
| 13 | 245-1111020 | Прокладка-экран | |
| 14 | 245-1111108-Д | Кронштейн | |
| 15 | 245-1111113 | Втулка защитная | |
| 16 | 245-1111115 | Втулка защитная | |
| 17 | 245-1111145-А | Скоба | |
| 18 | 245-1117010-В | Корпус | |
| 19 | 245-1117105 | Штуцер с пробкой | |
| 20 | 240-1104787 | Болт штуцера | |
| 21 | 240-1104787-Б | Болт штуцера | |
| 22 | 240-1105010 | Фильтр топливный грубой очистки | |
| 23 | 240-1111101-Б | Хомут | |
| 24 | 240-1111114 | Колодка | |
| 25 | 240-1111130 | Колодка | |
| 26 | 240-3509150 | Маслопровод | |
| 27 | 50-1022067 | Кольцо уплотнительное | |
| 28 | 36-1104787 | Болт штуцера | |
| 29 | 36-1104788 | Кольцо | |
| 30 | Д18-051-А | Болт | |
| 31 | Д18-055-А | Кольцо уплотнительное | |
| 32 | 172.1112010-11.01 | Форсунка | |
| 32 | 455.1112010-50 | Форсунка | |
| 33 | 773.1111005-07Т | Насос топливный | |
| 34 | ФТ020-1117010 | ФИЛЬТР ОЧИСТКИ ТОПЛИВА | |
| 35 | М6-6Н.6.016(S10) | Гайка | |
| 36 | М10-6Н.6.016(S16) | Гайка | |
| 37 | М8-6gХ20.88.35.016 | Болт | |
| 38 | М10-6gХ 20.88.35.016 | Болт | |
| 39 | М10-6gХ25.88.35.016 | БОЛТ | |
| 40 | М10-6gХ30.88.35.016 | Болт | |
| 41 | М10-6gХ35.88.35.016 | Болт | |
| 42 | М10-6gХ120.88.35.016 | БОЛТ | |
| 43 | 665Г06 | ШАЙБА | |
| 44 | 865Г06 | ШАЙБА | |
| 45 | 10.01.08КП.016 | Шайба | |
| 46 | 1065Г06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
