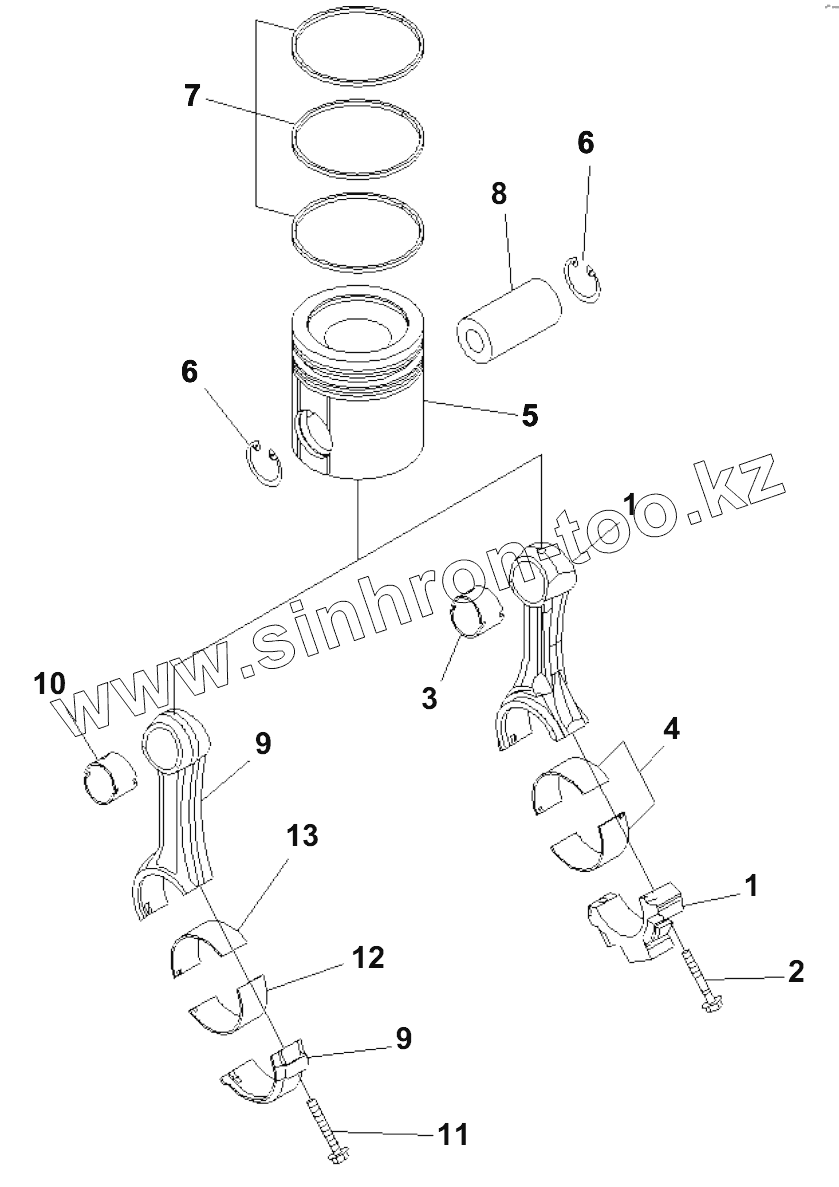

Каталог запасных частей к технике: Komatsu SAA4D102E-2-PW. PISTON AND CONNECTING ROD

Тип техники

Марка

Модель

Схема

6732-31-3101

6735-38-2210

6735-39-2210

6735-31-2140

6737-32-3110

1

1

2

3

4

4

4

4

4

5

5

5

6

6

6

6

6

6

7

7

7

8

9

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
6732-31-3101	6732-31-3101		CONNECTING ROD A
6735-38-2210	6735-38-2210		Piston assembly
6735-39-2210	6735-39-2210		Piston assembly
6735-31-2140	6735-31-2140		Piston assembly
6737-32-3110	6737-32-3110		Connecting rod a.
1	ROD		ROD
2	6732-31-3310		BOLT
3	6732-31-3131		BUSHING
4	6732-31-3411		Bearing
4	6736-39-3400		METAL
4	6736-38-3400		METAL
4	6736-37-3400		METAL
4	6736-36-3400		METAL
5	PISTON		PISTON
5	А		Piston, 1.0mm
5	PISTON		PISTON
6	6732-31-2420		RING, SNAP
6	6732-31-2420		RING, SNAP
6	6732-31-2420		RING, SNAP
7	6732-39-2300		Piston ring assembly
7	6735-31-2030		Piston ring assembly
7	6732-38-2300		Piston ring assembly
8	6731-31-2410		Pin
9	6737-32-3100		Connecting rod assembly
10	6732-31-3132		Bushing
11	6732-31-3320		Screw
12	6732-31-3420		Bearing
13	6732-31-3410		METAL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
