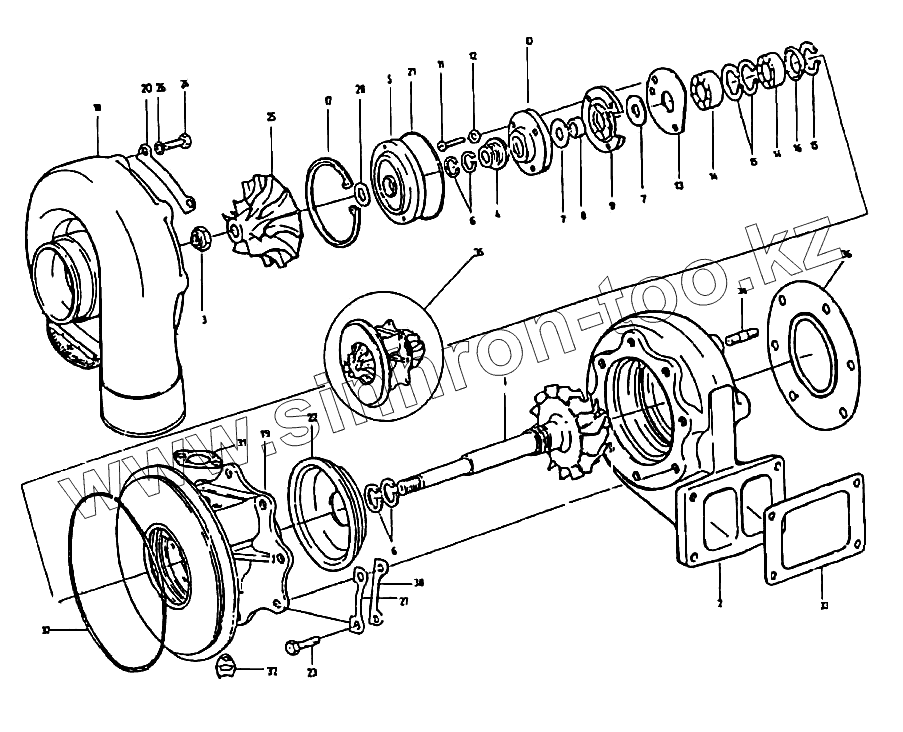

Каталог запасных частей к технике: HSW SW-680. Турбокомпрессор B4C-270K/21
1
2
3
4
5
6
6
7
7
8
9
10
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
31
32
33
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 49.19.0030 | Узел вала турбины | |
| 2 | 49.19.0010 | Узел корпуса турбины | |
| 3 | 49.19.0045 | Гайка | |
| 4 | 49.19.0002 | Кольцо маслоотражателя | |
| 5 | 49.31.0024 | Вкладка | |
| 6 | 49.31.0034 | Сальник | |
| 7 | 49.19.0031 | Шайба | |
| 8 | 49.11.0012 | Дистанционная втулка | |
| 9 | 49.19.0029 | Упорный подшипник | |
| 10 | 49.41.0013 | Дефлектор масла | |
| 14 | 49.19.0006 | Подшипник | |
| 15 | 49.11.0019 | Распорное кольцо | |
| 16 | 49.11.0021 | Втулка | |
| 17 | 49.31.0023 | Распорное кольцо | |
| 18 | 49.19.0026 | Корпус компрессора "270К" | |
| 19 | 49.19.0050 | Средний корпус | |
| 20 | 49.18.0035 | Стяженная плита | |
| 21 | 49.31.0029 | Сальник | |
| 22 | 49.19.0007 | Плита турбины | |
| 23 | 89.00.1566 | Болт | |
| 24 | 89.00.1006 | Болт | |
| 25 | 49.19.0023 | Шкив компрессора "270К" | |
| 26 | 89.06.0879 | Шайба | |
| 27 | 49.18.0041 | Контровочная шайба | |
| 31 | 49.11.0035 | Прокладка | |
| 32 | 49.11.0036 | Прокладка | |
| 33 | 49.11.0037 | Прокладка | |
| 34 | 89.00.1572 | Шпилька | |
| 35 | 49.09.0220 | Узел средний компл. | |
| 36 | 49.18.0044 | Прокладка | |
| 38 | 49.19.0008 | Стяженная плита |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
