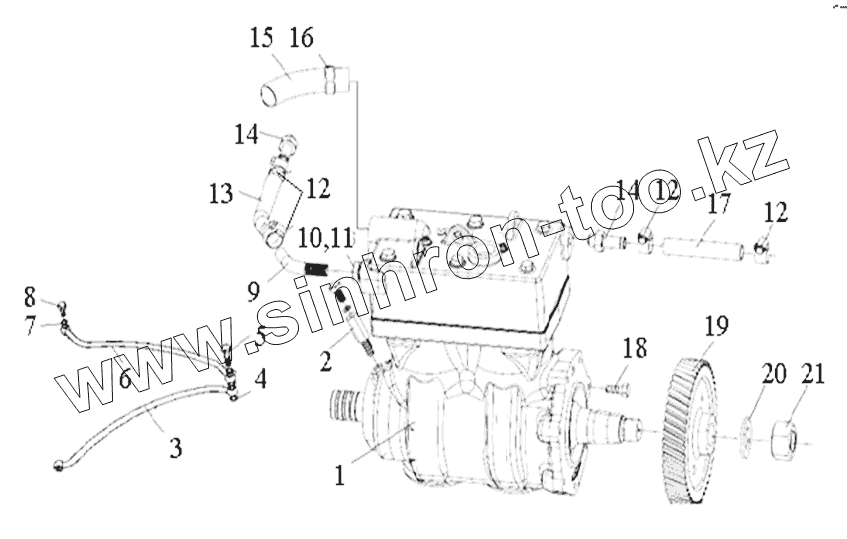

Каталог запасных частей к технике: HOWO WD615.47. 16A7A2 Compressor
Q40308
Q150B0885
Q150B0875
VG2600080200
VG9003080003
VG2600130037
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40308 | Q40308 | Пружинная шайба | |
| Q150B0885 | Q150B0885 | Screw | |
| Q150B0875 | Q150B0875 | Screw | |
| VG2600080200 | VG2600080200 | Уплотнительное кольцо | |
| VG9003080003 | VG9003080003 | Washer | |
| VG2600130037 | VG2600130037 | Washer | |
| 1 | VG1093130001 | Water cooling air compressor | |
| 2 | VG1560070051 | Connection | |
| 3 | VG1560070060 | Injection pumb lubrication oil line | |
| 4 | VG9003080003 | Washer | |
| 5 | VG1560070012 | Female Screw | |
| 6 | VG1560070050 | Air compressor lubrication oil line | |
| 7 | VG9003080003 | Washer | |
| 8 | 190003962607 | Female Screw | |
| 9 | VG1560060012 | Connection - water intake | |
| 10 | VG2600080200 | Уплотнительное кольцо | |
| 11 | Q351B14 | Nut | |
| 12 | 190003989336 | Хомут | |
| 13 | VG1560060019 | Pipe - water intake | |
| 14 | VG2600130026 | связной узел компрессора | |
| 15 | VG1560130035 | Air compressor intake joint | |
| 16 | 190003559778 | Nut | |
| 17 | VG1560060018 | Out water pipe | |
| 18 | Q1860830TF2 | Screw | |
| 19 | VG1560130064 | Муфта | |
| 20 | VG409020045 | Кольцо | |
| 21 | VG2600130045 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
