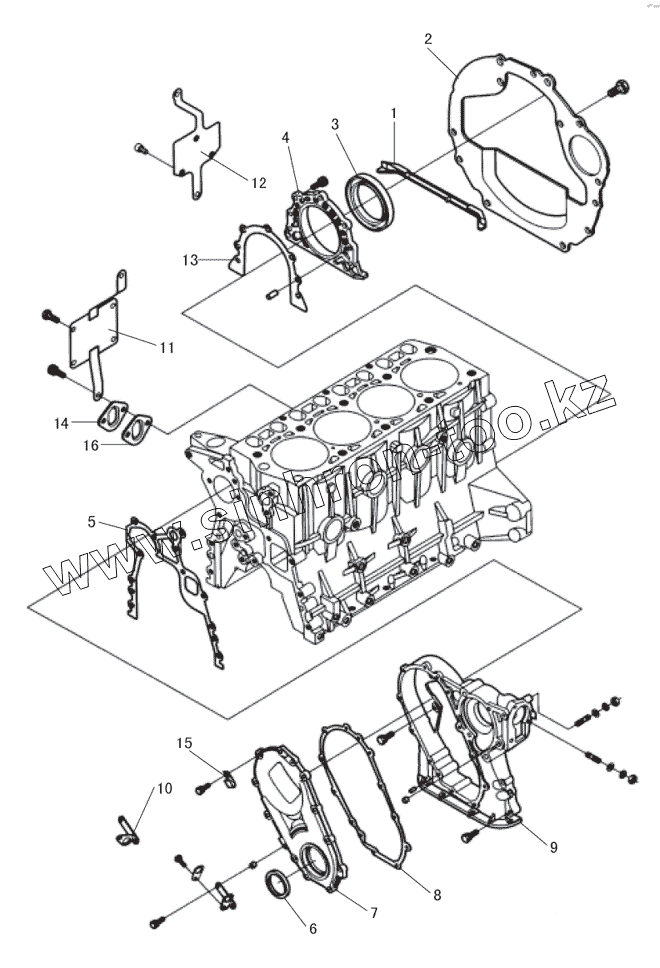

Каталог запасных частей к технике: Great Wall GW-491QE. Cylinder block assembly (2)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1002014-E00 | Back oil-sealing seat sealing strip | |
| 2 | 1002015-E00 | Clutch housing separating plate | |
| 3 | 1002120-E00 | Crankshaft back oil sealing | |
| 4 | 1002091-E00 | Back oil sealing seat | |
| 5 | 1002012-E00 | Sprocket wheel chamber gasket | |
| 6 | 1002140-E00 | Crank shaft front oil seal set | |
| 7 | 1002061-E00 | Sprocket wheel chamber cover | |
| 8 | 1002011-E00 | Sprocket wheel chamber cover gasket | |
| 9 | 1002051-E00 | Sprocket wheel chamber | |
| 10 | 3609401-E01 | Crank position sensor base frame | |
| 10 | 3609401U-E01 | Speed sensor base frame | |
| 11 | 3705101U-E01 | Ignition coil base frame | |
| 12 | 3705101-E01 | Ignition coil base frame | |
| 13 | 1002016-E00 | Back oil sealing seat gasket | |
| 14 | 1002010-E01 | Gasoline pump hole cap | |
| 15 | 3609403-E01 | Speed sensor harness clamp | |
| 16 | 1002206-E01 | Gasoline pump hole cap gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
