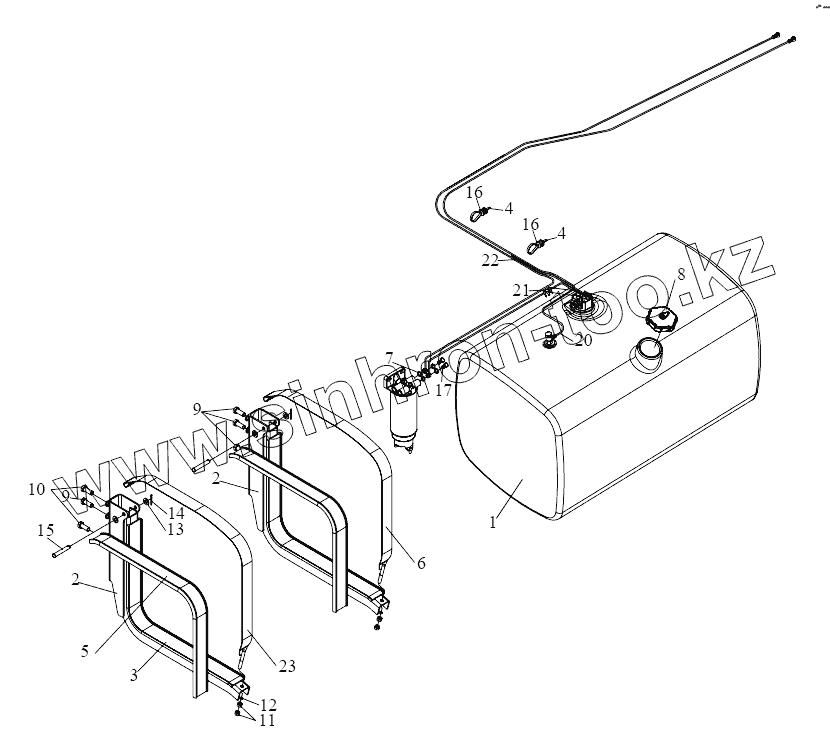

Каталог запасных частей к технике: FAW CA 6DM2. Топливный бак и топливопроводы
1
2
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1101010А60А | Топливный бак в сборе | |
| 2 | 1101205С50А | Задний кронштейн в сборе - топливный бак | |
| 3 | 1101117С50А | Прокладка - кронштейн топливного бака | |
| 4 | 3724115-240 | Пластиковая лента | |
| 5 | 1101134С50А | Прокладка - зажимный ремень | |
| 6 | 1101135С50А | Зажимный ремень в сборе - топливный бак | |
| 7 | CQ72318T5 | Уплотнительное кольцо | |
| 8 | 1103010-59А | Крышка топливного бака в сборе | |
| 9 | 1101133-363 | Болт-для крепления кронштейна топливного бака | |
| 10 | 1101133-72А | Болт крепления кронштейна топливного бака | |
| 11 | CQ34012 | Гайка | |
| 12 | Q40112 | Пружинная шайба | |
| 13 | Q40114 | Шайба | |
| 14 | Q5004030 | Штифт | |
| 15 | Q5101485 | Штифт | |
| 16 | 3724114-240 | Держатель зажима для ленты | |
| 17 | 1104061-367 | Пустотелый болт | |
| 18 | 1104120-80А | Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки топлива | |
| 19 | 1104130-88U | Впускной топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом | |
| 20 | 1104250-80А | Возвратный маслопровод в сборе | |
| 21 | 1104266-365 | Ограничитель | |
| 22 | 1104301-50А | Впускной и выпускной трубопроводы | |
| 23 | 1101130С50А | Передняя бандажная лента в сборе - топливный бак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
