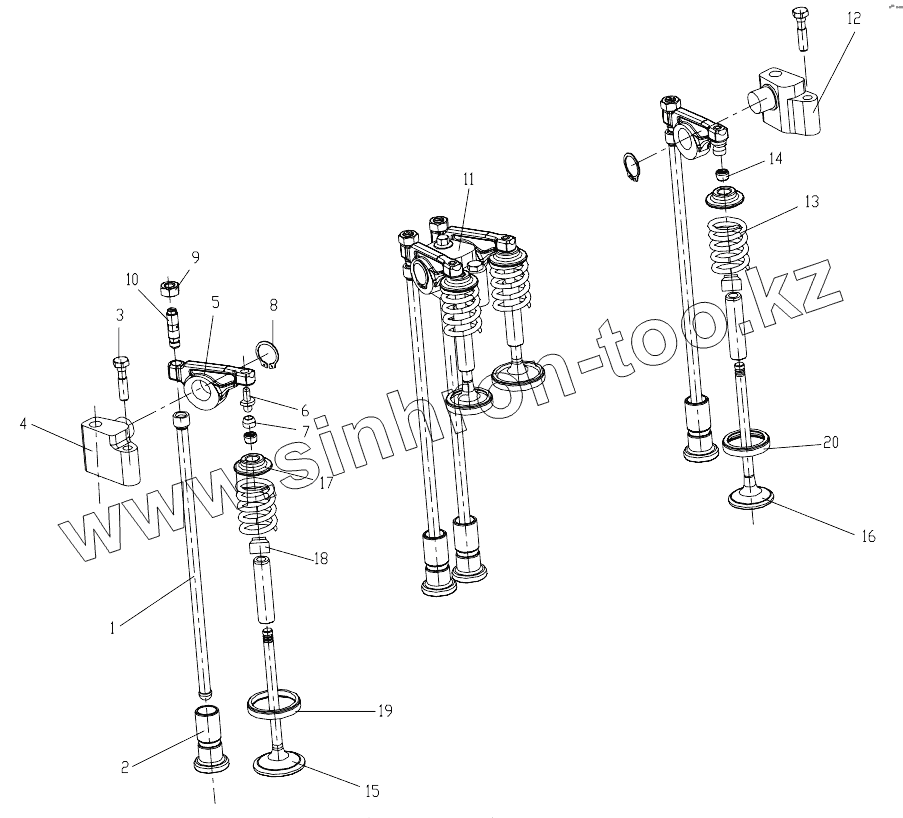

Каталог запасных частей к технике: FAW BF4M2012. VALVE TRAIN
1
2
2
3
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1007050-56D | Push rod | |
| 2 | 1007061-56D | Tappet | |
| 2 | 04251064 | Tappet | |
| 3 | 1007601-56D | Hexagon bolt | |
| 4 | F04285532 | Rocker arm bracket assembly | |
| 4 | 04285532 | Rocker arm bracket assembly | |
| 4 | F04195928 | Rocker arm bracket | |
| 5 | F04289278 | Rocker arm | |
| 6 | F04290034 | Thrust washer | |
| 7 | F04292209 | Snap ring | |
| 8 | 1007626-52D | Упругое стопорное кольцо для вала DIN | |
| 8 | 1007626-52D | Упругое стопорное кольцо для вала DIN | |
| 9 | 01107731 | Hexagon nut | |
| 9 | 02109637 | Hexagon nut | |
| 10 | F03365861 | Adjusting screw | |
| 11 | F04285533 | Rocker arm bracket assembly | |
| 12 | F04285534 | Rocker arm bracket assembly | |
| 13 | 1007021-56D | Compression spring | |
| 14 | 02108102 | Valve collet | |
| 15 | F04284042 | Inlet valve | |
| 16 | F04284043 | Outlet valve | |
| 17 | F04290033 | Spring cap | |
| 18 | 1007034-56D | Valve guide oil seal | |
| 18 | 04153728 | Valve guide oil seal | |
| 19 | 1007081-56D | Inlet valve seat insert | |
| 19 | 04192397 | Inlet valve seat insert | |
| 20 | 1007082-56D | Outlet valve seat insert | |
| 20 | 04192396 | Outlet valve seat insert |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
