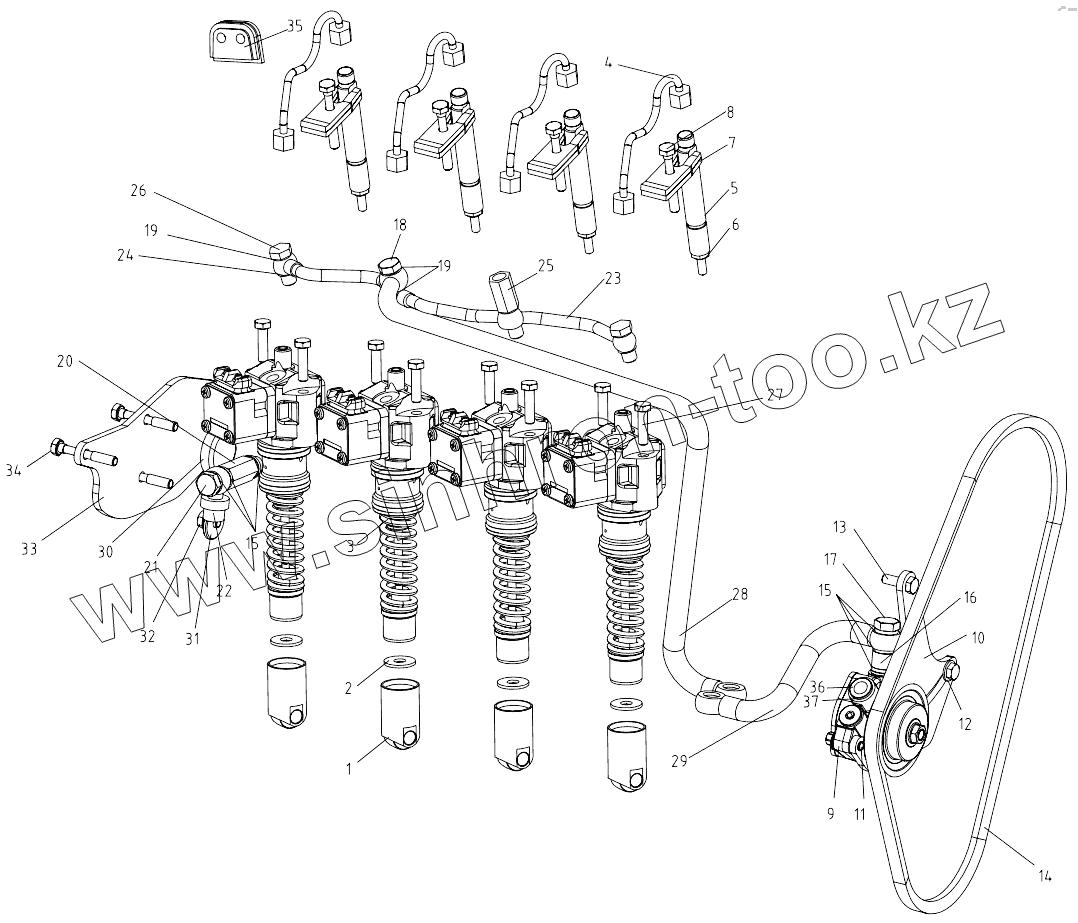

Каталог запасных частей к технике: FAW BF4M2012. FUEL SUPPLY SYSTEM
1
1
2
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1111020-52D | Толкатель одинарного насоса в сборе | |
| 1 | 02126891 | Roller tappet | |
| 2 | 1111068B52D | Adjust shim | |
| 2 | 02112727 | Adjust shim | |
| 3 | 02112707 | Fuel inject pump | |
| 4 | 1129010-56D | High pressure fuel line | |
| 5 | 02112949 | Fuel injector | |
| 5 | 1112010A56D | Fuel injector | |
| 6 | 1112012-52D | Прокладка маслораспылителя | |
| 7 | 1112014-52D | Прижим маслораспылителя | |
| 8 | 1112619-52D | Болт с шестигранной головкой и многоугольным фланцем | |
| 9 | 1106250-30D | Fuel supply pump | |
| 9 | 2112673 | Fuel supply pump | |
| 10 | 1106252-56D | Clamping arm | |
| 11 | 3754627-52D | Болт с шестигранной головкой и фланцем | |
| 12 | 1106609-52D | Плоская шайба | |
| 13 | CQ1500825F36 | Болт с шестигранной головкой и направляющим подголовником | |
| 14 | 1106656A56D | Belt | |
| 15 | 1104617-52D | Уплотнительная прокладка | |
| 16 | 1104048-52D | Уплотнительная прокладка - на входе цилиндра | |
| 17 | 1104647-52D | Полый болт | |
| 18 | 1104442-56D | Hollow screw | |
| 19 | 1104694B30D | Sealing ring | |
| 20 | 1104086-30D | Переходник корпуса цилиндра | |
| 21 | 1104065-52D | Перепускной клапан | |
| 22 | 1104072-52D | Штуцер возвратного маслопровода | |
| 23 | 1104090-56D | Fuel line | |
| 24 | 1104092B30D | Sealing ring | |
| 25 | 1104086-56D | Threaded socke | |
| 26 | 1104098-30D | Полый болт крепления одинарного насоса | |
| 27 | 1111018-30D | Болт крепления топливного насоса | |
| 27 | 01181764 | Collar screw | |
| 28 | 1104030B56D | Oil pipe assembly | |
| 29 | 1104040B56D | Oil pipe assembly | |
| 30 | 1002626-52D | Screw plug | |
| 30 | 3509644-52D | Уплотнительная прокладка | |
| 31 | 1110016-30D | Прокладка | |
| 32 | CQ1500812TF36 | Болт с шестигранной головкой и направляющим подголовником | |
| 33 | 1110017A56D | Cover | |
| 34 | 1010627-52D | Болт с шестигранной головкой и фланцем | |
| 35 | 1129016-52D | Уплотнительная резиновая втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
