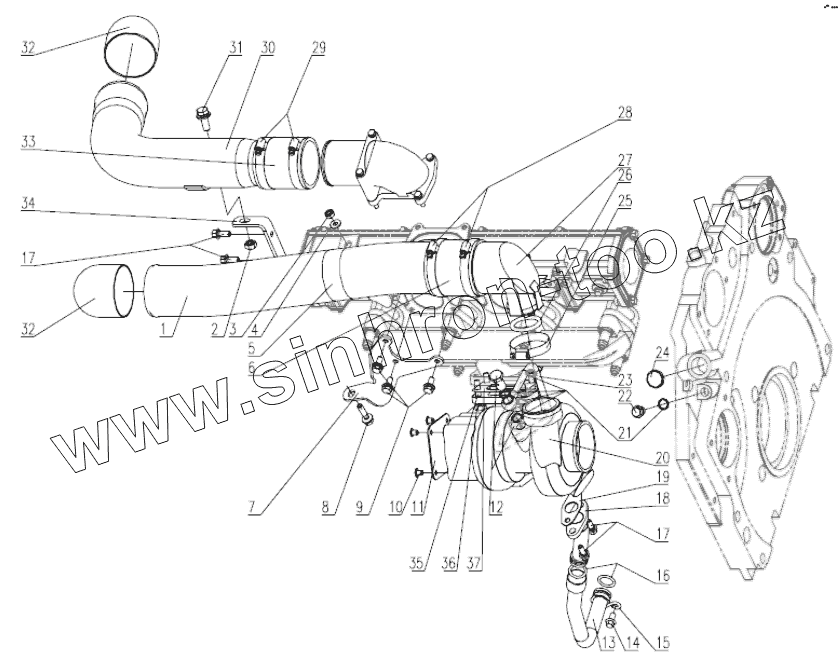

Каталог запасных частей к технике: FAW BF4M1013. TURBO CHARGER (1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1119031-393 | INTER-COOLER INLET PIPE | |
| 2 | CQ34010TF36 | Hexagon nut | |
| 3 | CQ34008TF36 | Шестигранная гайка | |
| 4 | Q40108 | Шайба | |
| 5 | 1119049K1H | PIPE CLAMP | |
| 6 | 1118092-52D | RUBBER TRANSITION PIPE | |
| 7 | 1119032-393 | BRACKET | |
| 8 | CQ1460835TF36 | HEXAGON BOLT | |
| 9 | CQ1460820TF36 | Hexagon bolt washer assembly | |
| 10 | 1118607-30D | CAP | |
| 11 | 1118016-30D | TURBO CHARGER COVER | |
| 12 | 3509642-52D | Полый болт | |
| 13 | 1118080-70D | LOW OIL FLOW BACK PIPE | |
| 14 | 3509646-52D | Болт с шестигранной головкой и фланцем | |
| 15 | 1118051-30D | Retainer | |
| 16 | 1118684-52D | O-seal | |
| 17 | 1009619-52D | Hexagon bolt | |
| 18 | 1118075-70D | UPPER OIL FLOW BACOK PIPE | |
| 19 | 1118083-52D | Уплотнительная прокладка | |
| 20 | 1118010-2096/A | TURBO CHARGER | |
| 21 | 3509644-52D | Уплотнительная прокладка | |
| 22 | 1118641-52D | Screw plug | |
| 23 | 1118060-70D | LUBRICATING PIPE | |
| 24 | 1118605-52D | Core hole plug | |
| 25 | CQ67670B | Лирка червячного рукава типа В | |
| 26 | 1118693-30D | O-RING | |
| 27 | 1118091A83D | ELBOW | |
| 28 | CA676100B | B TYPE PIPE CLAMP | |
| 29 | CQ67690 | B TYPE PIPE CLAMP | |
| 30 | 1119041-393 | INTER-COOLER OUTLET PIPE | |
| 31 | CQ1461030TF36 | HEXAGON | |
| 32 | 1118693-52D | CAP | |
| 33 | 1119053-393 | RUBBER TRANSITION PIPE | |
| 34 | 1119042-393 | BRACKET | |
| 35 | 1118619-30D | STUD | |
| 36 | 1118633-30D | SEALING RING | |
| 37 | 1118013-30D | GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
