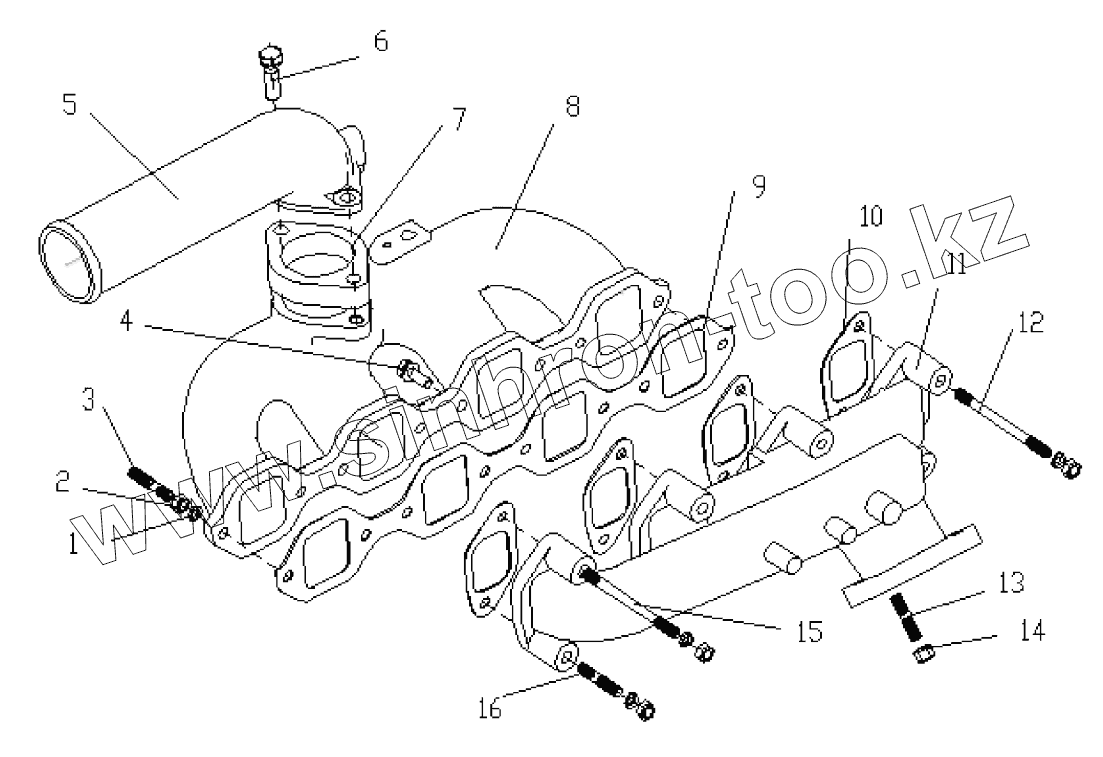

Каталог запасных частей к технике: DongFeng CY4102-C3C. Впускные и выпускные трубы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T93-8 | Пружинная шайба | |
| 2 | GB/T6170-M8 | 1 model nut | |
| 3 | 6102.20.09 | Двуголовая болт | |
| 4 | GB/T9074.17-M8X25 | Блок упругой пластинчатой прокладки и шестигранного болта | |
| 5 | 4100ZL-11B2.09.05 | Впускной гибкий патрубок | |
| 6 | GB/T9074.17- M10X45 | Блок упругой пластинчатой прокладки и шестигранного болта | |
| 7 | 4102-C3C-05.09.16 | Подводящий патрубок | |
| 8 | 4102-C3C-05.09.03 | Впускная труба | |
| 9 | 4102B.09.22 | Прокладка впускной трубы | |
| 10 | 4102.09.02 | Прокладка выхлопной трубы | |
| 11 | 4100ZL-11A.09.01 | Выхлопная труба | |
| 12 | GB/T899-AM8X75 | Двуголовая болт | |
| 13 | 4102BZ.09.26 | Винт-заглушка фланца картера турбины | |
| 14 | 20602 01M00 | Крепежная гайка | |
| 15 | GB/T899-AM8X85 | Двуголовая болт | |
| 16 | GB/T899-AM8X45 | Двуголовая болт |
