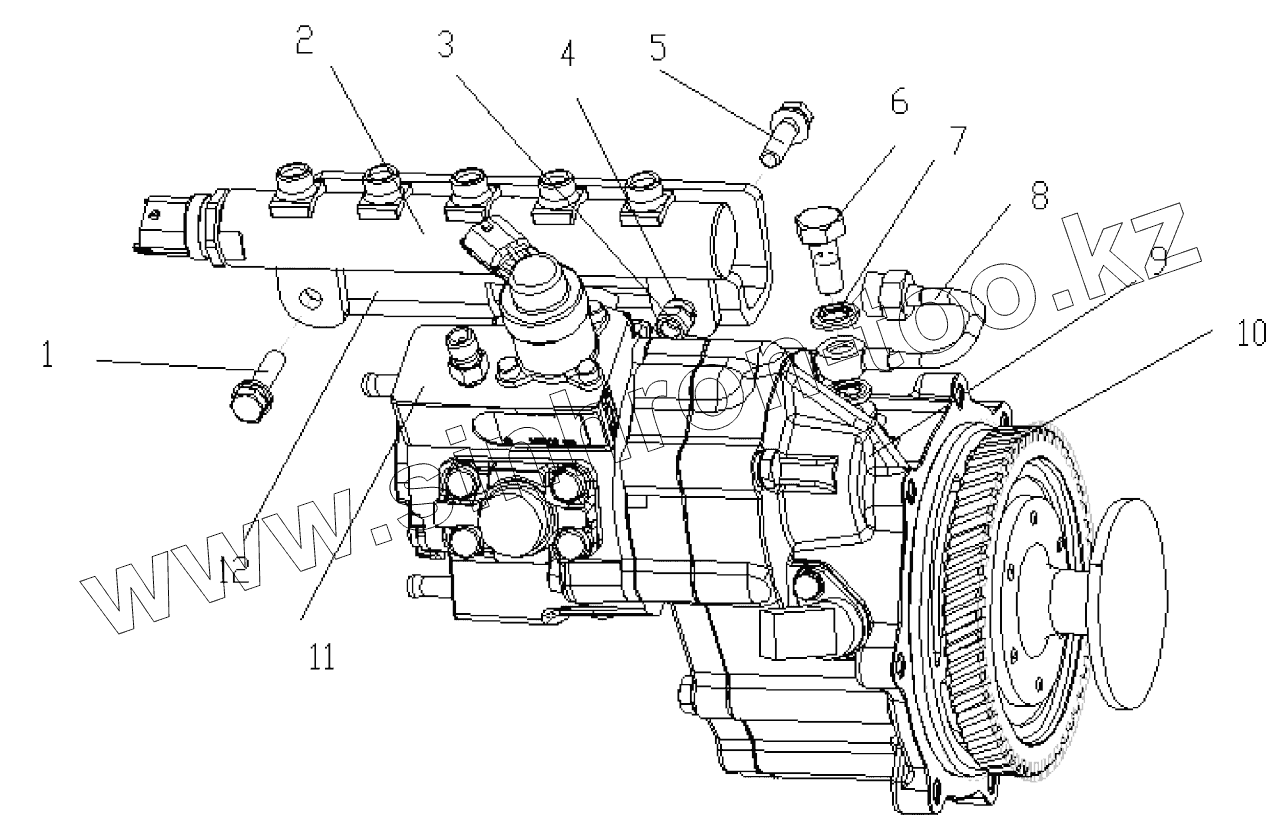

Каталог запасных частей к технике: DongFeng CY4102-C3C. Топливный насос
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T9074.15-M8X35 | Блок упругой прокладки и шестигранного болта | |
| 2 | 4102H.16.20 | Рельс в сборе | |
| 3 | GB/T6170-M10 | Nut | |
| 4 | GB/T93-10 | Упругая шайба | |
| 5 | GB/T9074.15-M8X25 | Блок упругой прокладки и шестигранного болта | |
| 6 | 6102.20.09 | Двуголовая болт | |
| 7 | 6102.02.117-3 | Комбинированное герметичное уплотнение | |
| 8 | 4102H.13.140 | Масляные трубы в сборе для камеры шестерен | |
| 9 | 4102H.16.30 | Соединительная часть коробки шестерен | |
| 10 | 4102H.16.16 | Шестерня топливного насоса 2 | |
| 11 | 4102H.16.10 | Топливный насос в сборе | |
| 12 | 4102H.16.26 | Кронштейн рельса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
