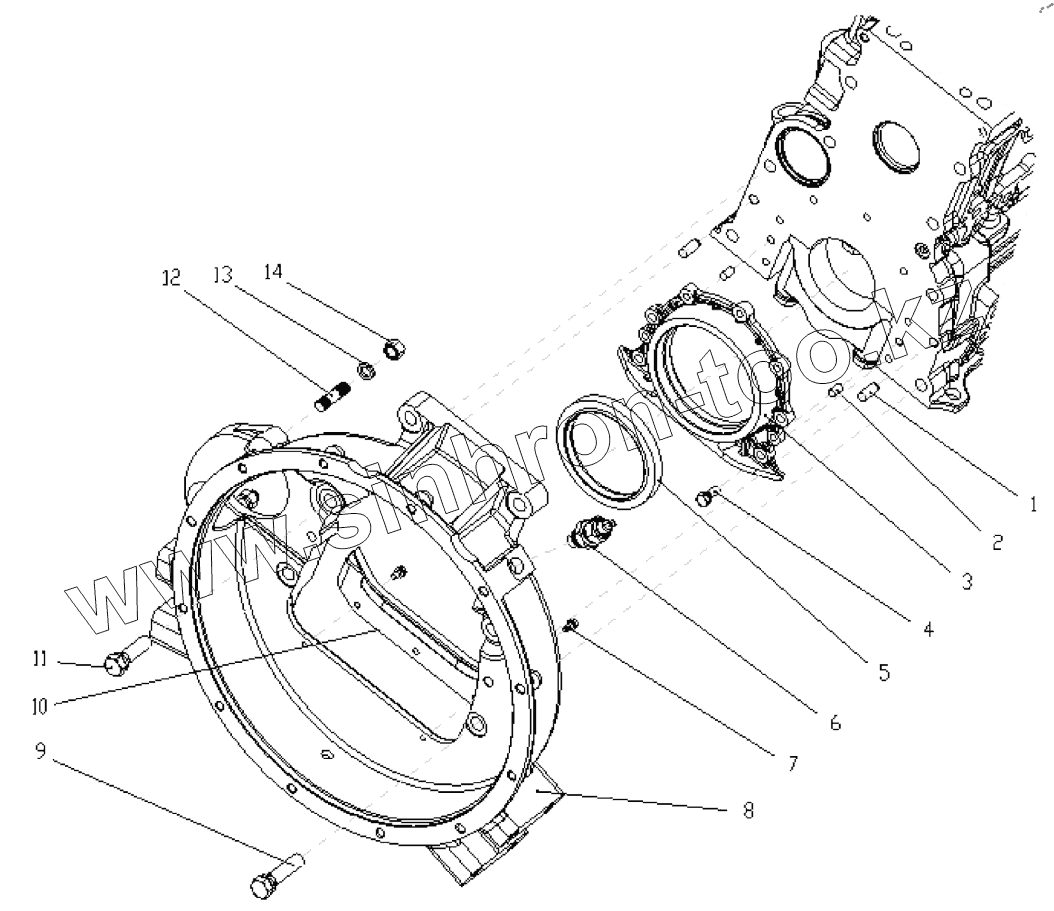

Каталог запасных частей к технике: DongFeng CY4102-C3C. Картер маховика
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T119-A10X25 | Цилиндрический штифт | |
| 2 | GB/T119-A8X16 | Цилиндрический штифт | |
| 3 | 4102.02.38-1 | Держатель заднего сальника | |
| 4 | GB/T9074.15-M8x22 | Блок упругой прокладки и шестигранного болта | |
| 5 | 6102.02.110A | Rear oil seal seat unit | |
| 6 | 4102-18d1.02.187 | Пробка | |
| 7 | GB/T9074.15-M6X12 | Блок упругой прокладки и шестигранного болта | |
| 8 | 4102H.02.37 | Картер маховика | |
| 9 | GB/T9074.15- M14X60 | Блок упругой прокладки и шестигранного болта | |
| 10 | 4102.02.100 | Соединительная часть пылезащитного щитка картера маховика | |
| 11 | GB/T9074.15- M14X50 | Блок упругой прокладки и шестигранного болта | |
| 12 | GB/T898-AM12-M12X1 5X30 | Двуголовая болт | |
| 13 | GB/T93-12 | Пружинная шайба | |
| 14 | GB/T6171-M12X1.5 | Шестигранная гайка первого типа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
