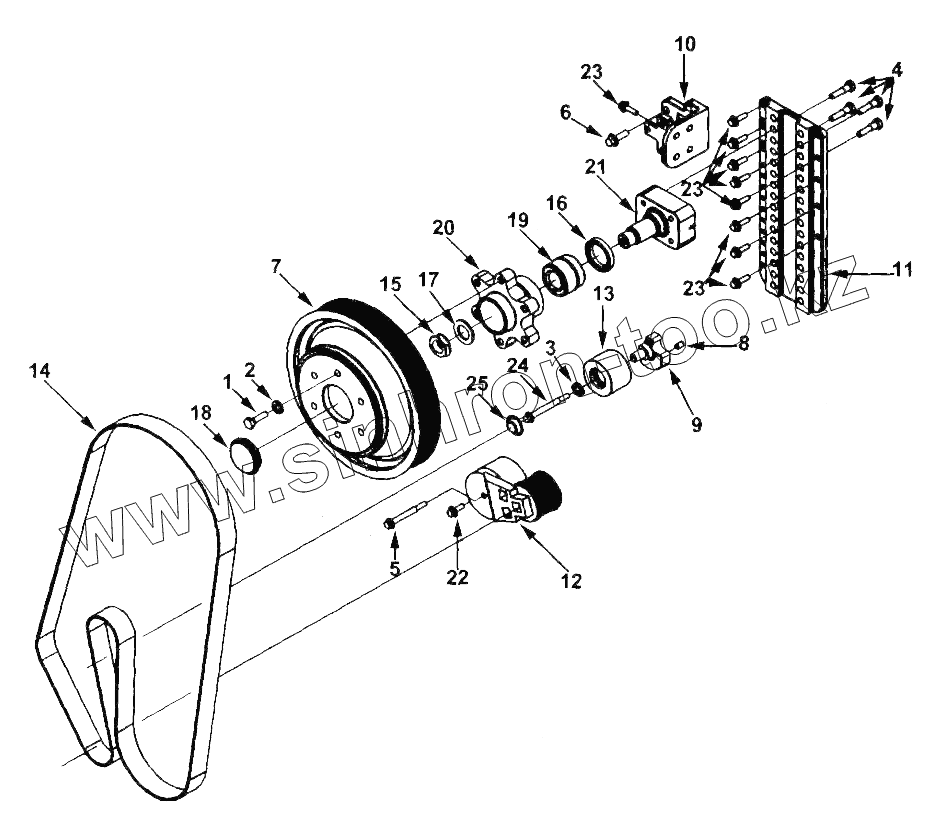

Каталог запасных частей к технике: Cummins QSX-15 I. FA1480 Fan Drive
1
2
3
4
5
6
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3681793 | 3681793 | Hub, Fan | |
| 1 | S113 | SCREW, HEXAGON HEAD CAP | |
| 2 | 3895517 | Washer, Plain | |
| 3 | 3026269 | Washer, Plain | |
| 4 | 3093940 | Болт с фланцем и шестигранной головкой | |
| 5 | 3093936 | Screw, Hex Flange Head Cap | |
| 6 | 3093939 | Screw, HeFagon Head Cap | |
| 6 | 70760 | Dowel, Pin | |
| 7 | 3095219 | Pulley, Fan | |
| 9 | 3681715 | Adapter, Pilot | |
| 10 | 3681129 | Support, Belt Tensioner | |
| 11 | 3681130 | Bracket, Fan | |
| 12 | 3104029 | Tensioner, Beit | |
| 13 | 3681587 | Pulley, Idler | |
| 14 | 3100269 | Belt, V Ribbed | |
| 15 | 142176 | NUT, LOCK | |
| 16 | 200307 | SEAL, OIL | |
| 17 | 3012467 | WASHER, PLATE | |
| 18 | 3063844 | Cover, Fan Hub | |
| 19 | 3081164 | Bearing, Roller | |
| 20 | 3095221 | Hub, Fan | |
| 21 | 3681705 | Spindle, Fan | |
| 22 | 3902460 | Винт с шестигранной головкой | |
| 23 | 3903112 | Винт, шестигр. головка | |
| 24 | 3914407 | Болт с фланцем и шестигранной головкой | |
| 25 | 3935013 | Shield, Oust |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
