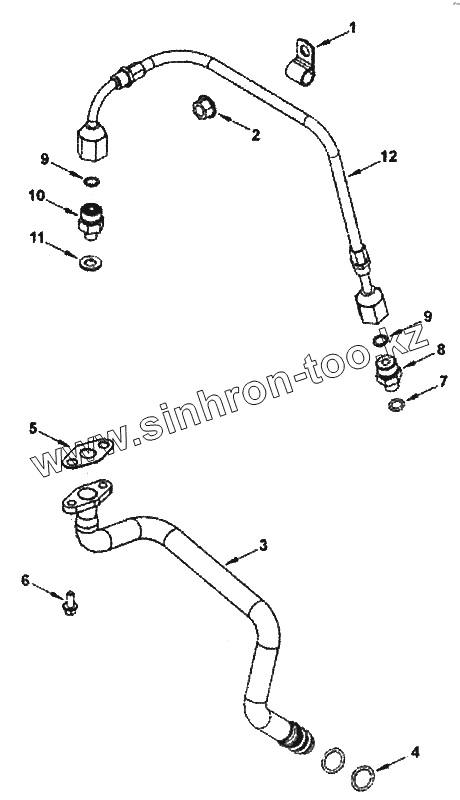

Каталог запасных частей к технике: Cummins 4ISBe-185. Трубопроводы турбокомпрессора
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТР97127 | ТР97127 | Трубопроводы турбокомпрессора | |
| 3932445 | 3932445 | Штуцер с наружной резьбой | |
| 3287570 | 3287570 | Соединитель | |
| 3922789 | 3922789 | Соединитель | |
| 1 | 3965818 | Хомут трубки | |
| 2 | 3093828 | Гайка | |
| 3 | 3287571 | Трубка | |
| 4 | 3928024 | Кольцевое уплотнение | |
| 5 | 3819900 | Прокладка турбонагнетателя | |
| 6 | 3900627 | Болт с фланцем и шестигранной головкой | |
| 7 | 3678603 | Кольцевое уплотнение | |
| 8 | 3922790 | Штуцер с наружной резьбой | |
| 9 | 3922794 | Уплотнительное кольцо | |
| 9 | 3922794 | Уплотнительное кольцо | |
| 10 | 3932446 | Штуцер с наружной резьбой | |
| 11 | 3932484 | Уплотнительная шайба | |
| 12 | 3935821 | Гибкий шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
