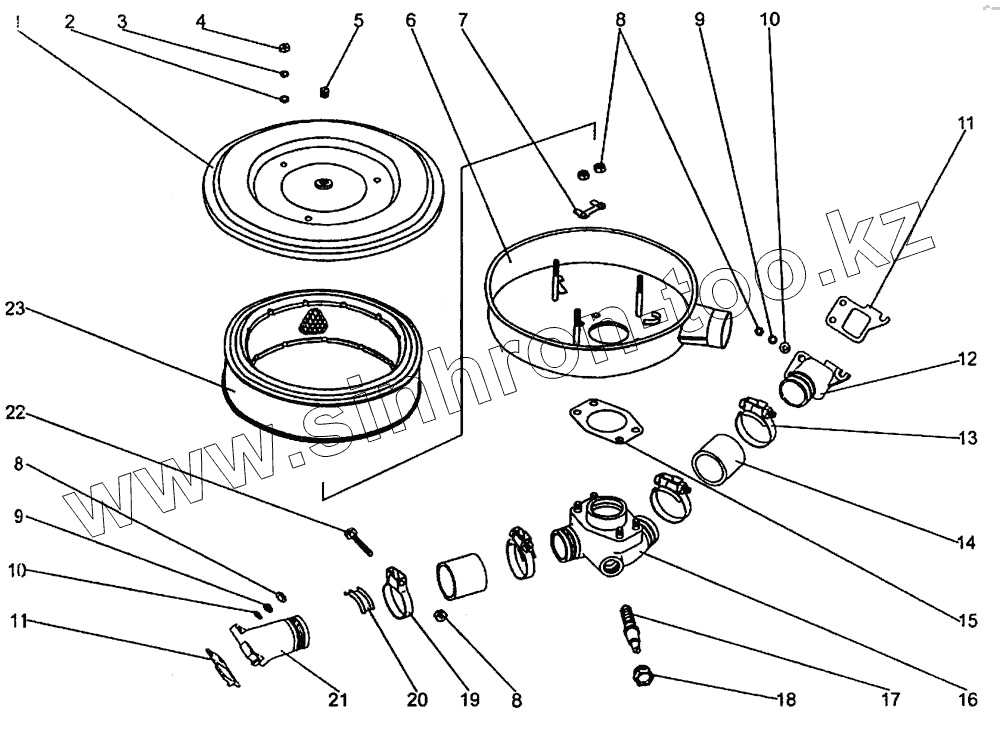

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8. УСТАНОВКА СИСТЕМЫ ВОЗДУХОПИТАНИЯ
363.49.000-01
1
2
3
4
5
6
7
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363.49.010 | 363.49.010 | Воздухоочистител ь | |
| 363.49.000-01 | 363.49.000-01 | Установка системы воздухопитания | |
| 1 | 363.49.050 | Крышка | |
| 2 | 353-04-1 | Шайба чистая 6 | |
| 3 | 353-23 | Шайба 6Т | |
| 4 | 351-06 | Гайка М6 | |
| 5 | 37102 | Пробка | |
| 6 | 363.49.020 | Корпус | |
| 7 | 363.49.011 | Шайба 9 | |
| 8 | 351-02 | Гайка М8 | |
| 9 | 353-24 | Шайба 8Т | |
| 10 | 353-05-1 | Шайба | |
| 11 | 362.49.027 | Прокладка | |
| 12 | 363.49.017-01 | Патрубок правый | |
| 13 | Сб 321-04-3 | Хомут в сборе | |
| 14 | 363.49.028 | Шланг | |
| 15 | 363.49.009 | Прокладка | |
| 16 | 363.49.040-02 | Тройник | |
| 17 | СН 150А-3740000 | Свеча подогрева | |
| 18 | 363.49.019 | Гайка | |
| 19 | 321-16-2 | Лента хомута | |
| 20 | 421-47 | Накладка | |
| 21 | 363.49.018-01 | Патрубок левый | |
| 22 | 321-17-3 | Болт хомута | |
| 23 | 2101-1109100-01 | Элемент фильтрующий в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
