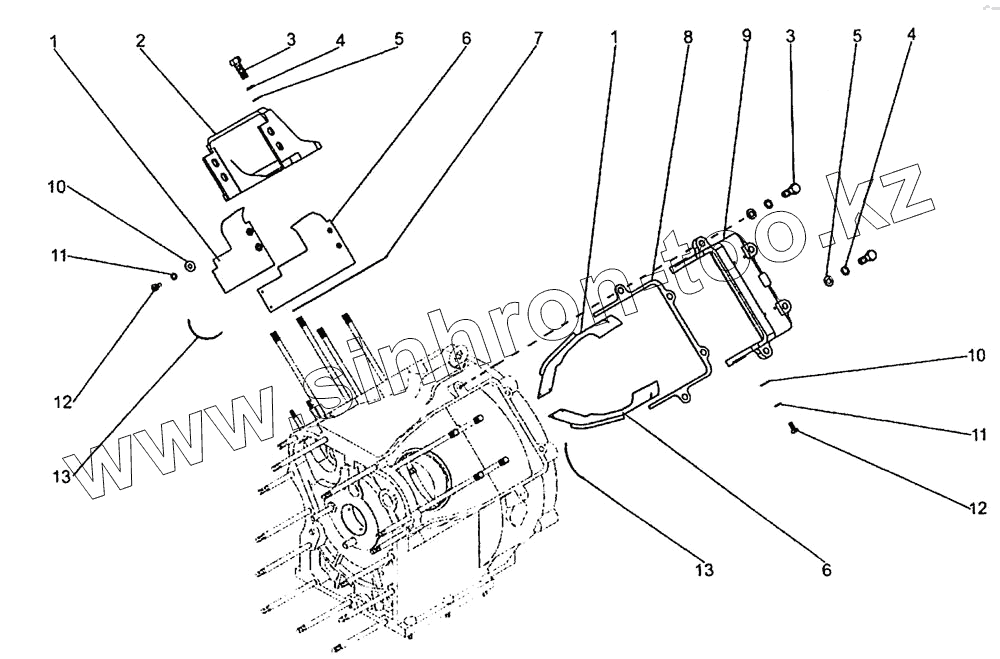

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8. УСТАНОВКА СИСТЕМЫ ОХЛАЖДЕНИЯ
363.39.00-01
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363.39.00-01 | 363.39.00-01 | Установка системы охлаждения | |
| 1 | 363.39.030 | Кожух в сборе | |
| 2 | 363.39.002-02 | Обечайка | |
| 3 | 356-73 | Болт М8х30 | |
| 4 | 353-24 | Шайба 8Т | |
| 5 | 353-05-1 | Шайба | |
| 6 | 363.39.020 | Кожух в сборе | |
| 7 | 363.39.013 | Прокладка | |
| 8 | 363.39.012 | Прокладка | |
| 9 | 363.39.001-02 | Обечайка | |
| 10 | 363.39.007 | Шайба | |
| 11 | 353-23 | Шайба 6Т | |
| 12 | М6-6gх16.88.35.019 | Болт | |
| 13 | 354-22 | Проволока стопорная L=100 |
