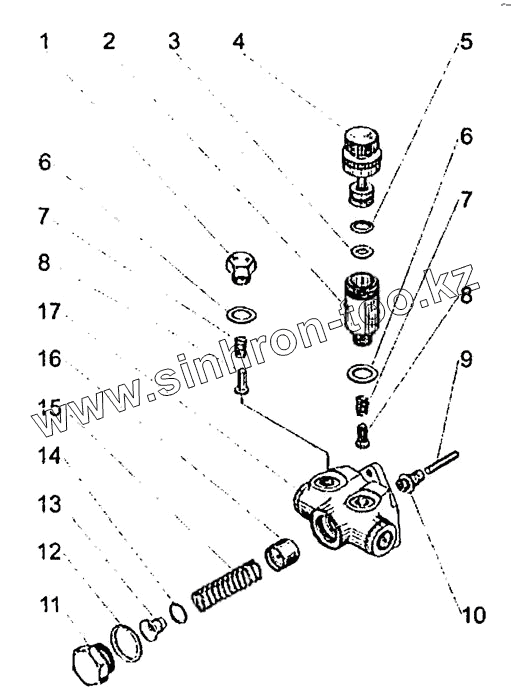

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8. УСТАНОВКА НАСОСА ТОПЛИВОПОДКАЧИВАЮЩЕГО
51-71-108СП
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-71-108СП | 51-71-108СП | Топливоподкачивающий насос | |
| 1 | 700-37-2277 | Пробка | |
| 2 | 51-71-15 | Цилиндр | |
| 3 | 40915 | Кольцо уплотнительное | |
| 4 | 51-71-109СП | Шток | |
| 5 | 700-40-3771 | Кольцо | |
| 6 | 40911 | Кольцо | |
| 7 | 700-38-2867 | Пружина | |
| 8 | 51-71-17 | Клапан | |
| 9 | 57-71-11 | Стержень | |
| 10 | 51-71-106СП | Втулка со стержнем | |
| 10 | 51-71-9 | Втулка | |
| 11 | 700-37-2276 | Пробка | |
| 12 | 51-71-24 | Прокладка | |
| 13 | 51-71-18 | Упор | |
| 14 | 700-37-2686 | Шайба | |
| 15 | 700-38-2869 | Пружина | |
| 16 | 51-71-37 | Поршень | |
| 17 | 363.32.080-02 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
