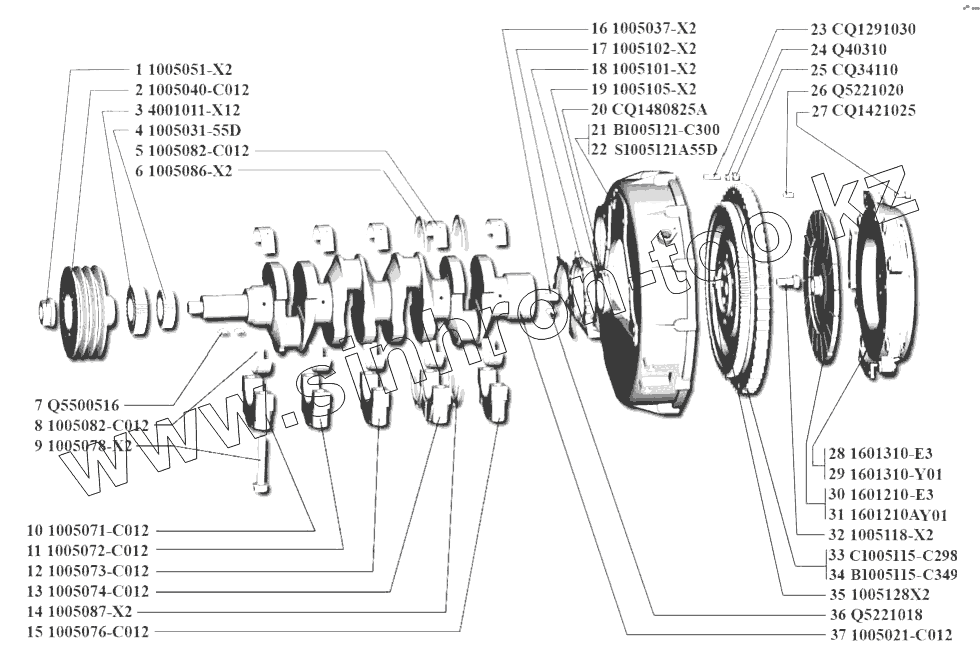

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Вал коленчатый и маховик двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1005051-Х2 | Гайка | |
| 2 | 1005040-C012 | Шкив в сборе | |
| 3 | 4001011-X12 | Передняя манжета коленчатого вала | |
| 4 | 1005031-55D | Распределительная шестерня | |
| 5 | 1005082-C012 | Вкладыш | |
| 6 | 1005086-X2 | Верхняя упорная пластина коленчатого вала | |
| 7 | Q5500516 | Шпонка сегментная | |
| 8 | 1005082-C012 | Вкладыш | |
| 9 | 1005078-X2 | Болт | |
| 10 | 1005071-C012 | Крышка 1го подшипника коленчатого вала | |
| 11 | 1005072-C012 | Крышка 2го подшипника коленчатого вала | |
| 12 | 1005073-C012 | Крышка 3го подшипника коленчатого вала | |
| 13 | 1005074-C012 | Крышка 4го подшипника коленчатого вала | |
| 14 | 1005087-X2 | Нижняя упорная пластина коленчатого вала | |
| 15 | 1005076-C012 | Крышка 5го подшипника коленчатого вала | |
| 16 | 1005037-X2 | Подшипник вала КПП | |
| 17 | 1005102-X2 | Прокладка | |
| 18 | 1005101-X2 | Держатель манжеты | |
| 19 | 1005105-X2 | Манжета | |
| 20 | CQ1480825A | Болт, шайба | |
| 21 | В1005121-С300 | Картер маховика | |
| 22 | S1005121A55D | Картер маховика | |
| 23 | CQ1291030 | Шпилька | |
| 24 | Q40310 | Шайба пружинная | |
| 25 | CQ34110 | Гайка | |
| 26 | Q5221020 | Штифт | |
| 27 | CQ1421025 | Болт | |
| 28 | 1601310-E3 | Диск сцепления нажимной в сборе | |
| 29 | 1601310-Y01 | Диск сцепления нажимной в сборе | |
| 30 | 1601210-E3 | Диск сцепления ведомый | |
| 31 | 1601210AY01 | Диск сцепления ведомый | |
| 32 | 1005118-X2 | Болт | |
| 33 | С1005115-С298 | Маховик с ободом в сборе | |
| 34 | В1005115-С349 | Маховик с ободом в сборе | |
| 35 | 1005128-X2 | Болт | |
| 36 | Q5221018 | Штифт | |
| 37 | 1005021-C012 | Коленчатый вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
