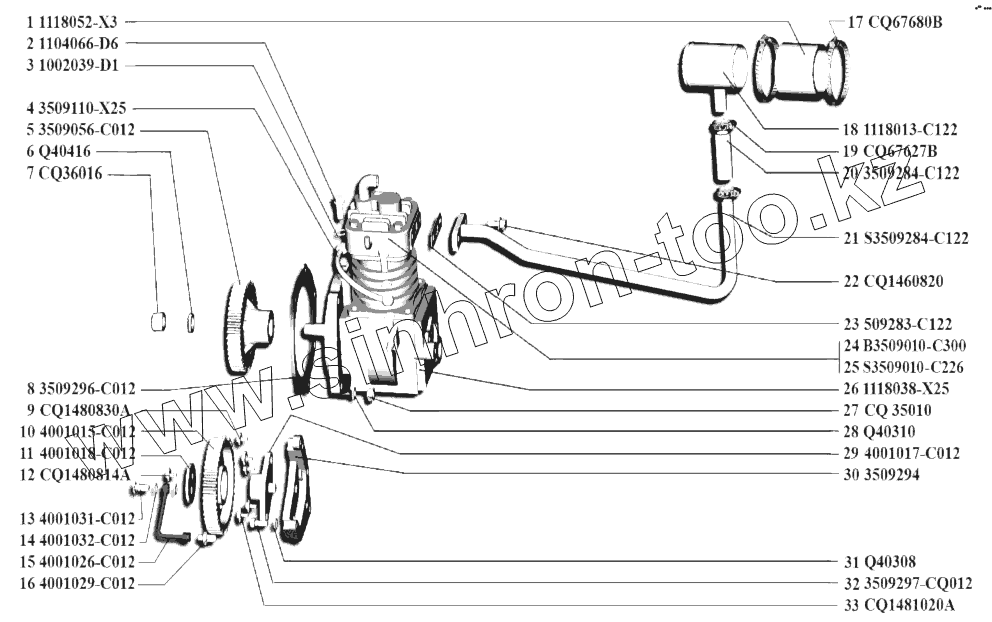

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1118052-X3 | Шланг соединительный воздухозабора | |
| 2 | 1104066-D6 | Болт | |
| 3 | 1002039-D1 | Шайба | |
| 4 | 3509110-X25 | Трубка подвода масла | |
| 5 | 3509056-C012 | Шестерня компрессора | |
| 6 | Q40416 | Шайба | |
| 7 | CQ36016 | Гайка | |
| 8 | 3509296-C012 | Прокладка | |
| 9 | CQ1480830A | Болт, шайба | |
| 10 | 4001015-C012 | Шестерня привода | |
| 11 | 4001018-C012 | Шайба | |
| 12 | CQ1480814A | Болт, шайба | |
| 13 | 4001031-C012 | Болт | |
| 14 | 4001032-C012 | Шайба | |
| 15 | 4001026-C012 | Трубка подвода масла | |
| 16 | 4001029-C012 | Штуцер | |
| 17 | CQ67680B | Хомут | |
| 18 | 1118013-C122 | Труба всасывающая | |
| 19 | CQ67627B | Хомут | |
| 20 | 3509284-C122 | Трубка соединительная | |
| 21 | S3509284-C122 | Трубка подводящая | |
| 22 | CQ1460820 | Болт | |
| 23 | 509283-C122 | Прокладка | |
| 24 | В3509010-С300 | Компрессор в сборе | |
| 25 | S3509010-C226 | Компрессор в сборе | |
| 26 | 1118038-X25 | Цилиндр компрессора | |
| 27 | CQ35010 | Гайка | |
| 28 | Q40310 | Шайба пружинная | |
| 29 | 4001017-C012 | Ось шестерни привода | |
| 30 | 3509294-C012 | Кронштейн оси шестерни привода | |
| 31 | Q40308 | Шайба пружинная | |
| 32 | 3509297-CQ012 | Болт | |
| 33 | CQ1481020A | Болт, шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
