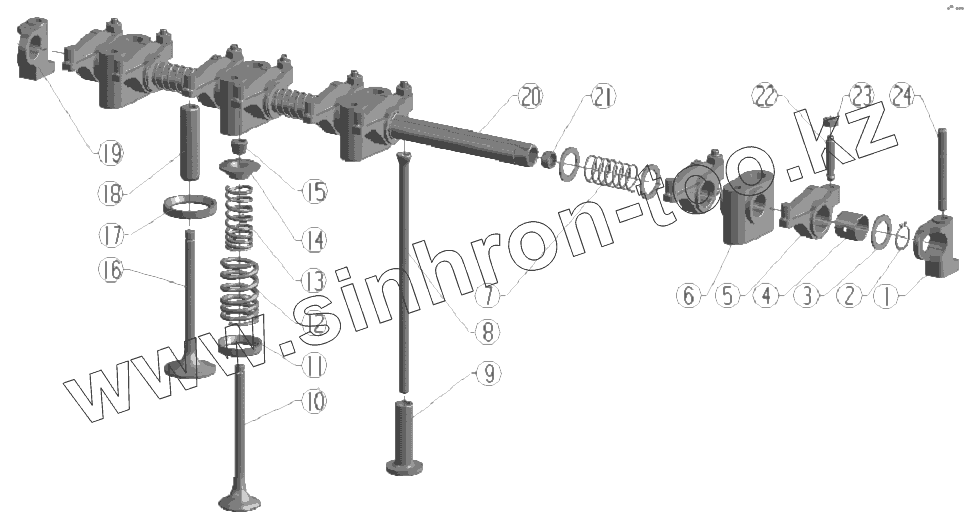

Каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Valve Train
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4100QB-03.02-008 | Rear bracket, rocker arm shaft | |
| 2 | GB894.1-86-20 | Retaining ring Ф20 | |
| 3 | 4100QB-03.02-006 | Washer | |
| 4 | 4100QB-03.02.01-002 | Bushing, rocker arm | |
| 5 | 4100QB-03.02.01-001 | Rocker arm | |
| 6 | 4100QB-03.02-001 | Rocker arm stand | |
| 7 | 4100QB-03.02-004 | Spring, rocker arm shaft | |
| 8 | 495QA-02-006 | Push rod | |
| 9 | 495QA-02-005 | Tappet | |
| 10 | 4100QBZ-03-001A | Exhaust valve | |
| 11 | 4100QBZ-03.01-003A | Exhaust valve seat insert | |
| 12 | 4100QB-1A-03-003A | Outer spring | |
| 13 | 4100QB-1A-03-004A | Inner spring | |
| 14 | 4100QB-1A-03-005 | Valve spring retainer | |
| 15 | 4100QB-03-006C | Collets, valve | |
| 16 | 4100QB-03-002A | Inlet valve | |
| 17 | 4100QB-03.01-004A | Inlet valve seat insert | |
| 18 | 4100QB-03.01-005 | Valve guide | |
| 19 | 4100QB-03.02-007 | Front bracket, rocker arm shaft | |
| 20 | 4100QB-03.02-003 | Rocker arm shaft | |
| 21 | 4100QB-03.02-005A | Plug | |
| 22 | 4100QB-03.02-002 | Adjusting screw, rocker arm | |
| 23 | GB6171-86 | Nut M8x1 | |
| 24 | GB898-88 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
