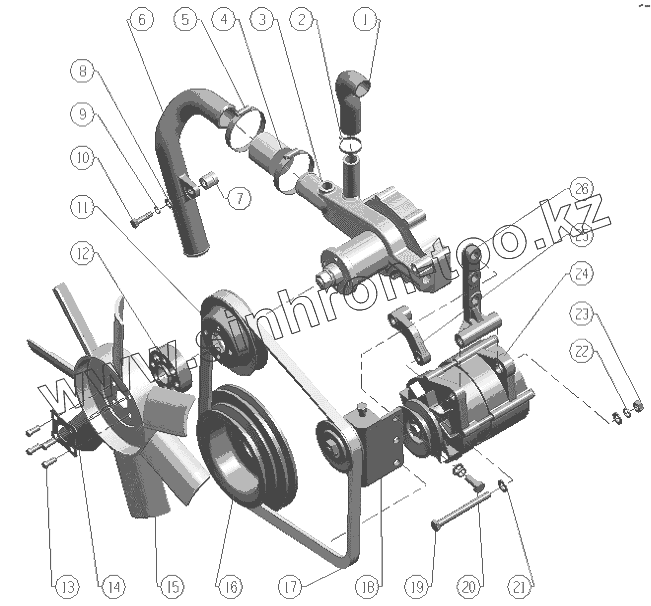

Каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Fan and Cooling Water Pump
1
2
3
15
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4100QB-06-017A | Rubber hose | |
| 2 | Q68030 | Clip | |
| 3 | 4100QBZL-06.01-FT | Water pump assembly | |
| 15 | Z420-60-7 | Fan assy | |
| 17 | AV17X1265 | Fan belt | |
| 18 | 4100QBZL-19.02-FT | Spread pressing ring | |
| 19 | 495QA-01-058C | Bolt M10x130 | |
| 20 | GB/T5783-2000 | Bolt | |
| 21 | GB97-85 | Washer | |
| 22 | GB93-87 | Шайба | |
| 23 | GB6170-86 | Гайка | |
| 24 | JFWZ29C1W | Generator | |
| 25 | 4100QBZL-01-060-FT | Generator bracket assembly | |
| 26 | 4100QBZL-01-062A-FT | Generator bracket assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
