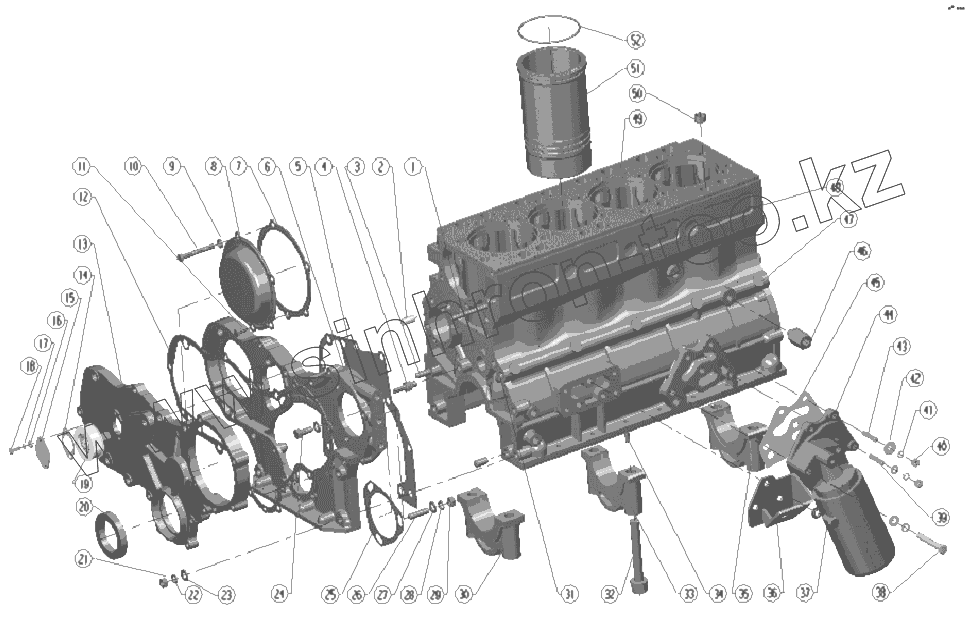

Каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Cylinder Block Assembly (I)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 GB898-76 Bolt
2 GB119-86 Pin
3 GB898-76 Bolt
4 495QA-01-021 Oil nozzle
5 4100QB-01-026 Gasket, back plate of gear case to cylinder block
6 4100QBZL-01-027 Gear case housing
7 4100QB-01-030B Gasket, cover of injection advancer
8 4100QB-01-031B Cover of injection advancer
9 GB97-76 Washer
10 GB21-76 Bolt
11 GB5782-86 Bolt M6x16
12 4100QBZL-01-028 Gasket, gear case housing
13 4100QBZL-01-029 Gear case housing
16 GB97-85 Washer
17 GB93-87 Шайба
18 GB5783-2000 Bolt M6x12
19 4100QBZL-19.03-FT transitiong wheel assembly
20 YFR055080.0 Oil seal
21 GB6170-86 Гайка
22 GB93-87 Шайба
23 GB97.1-85 Washer
24 GB5783-76 Bolt.M10x25
25 Sealring O Seal ring
26 GB897-88 Bolt.AM10x30
27 GB96-85 Spring washer
28 GB93-87 Шайба
29 GB6170-86 Гайка
30 4102QB-01.01-002 Main bearing cap
31 4100QB-01-017 Plug Ф15
32 4102QB-01.01-005 Bolt, main bearing cap
33 4102QB-01.01-003 Main bearing cap
34 GB898-88 Bolt
35 4102QB-01.01-004 Main bearing cap
36 4100QBZL-01.11-BJ Front engine bracket
37 GB21-76 Bolt
38 GB5782-2000 Bolt.M10x70
39 GB898-88 Bolt
40 GB6170-86 Гайка
41 GB93-87 Шайба
42 GB96-85 Spring washer
43 GB898-88 Bolt
44 JX0814D Lubricating oil filter
45 4100QB-01-038A Gasket, connecting board, oil filter
47 4100QB-01-019 Plug Ф.6
48 495QA-01.01-007 Plug Ф32
49 4100QBZ-01.01-001-G Cylinder block
50 495QA-01-022 Locating bush
51 4100QBZ-01-011 Cylinder liner
52 4100QB-01-012 Water seal ring, cylinder liner
