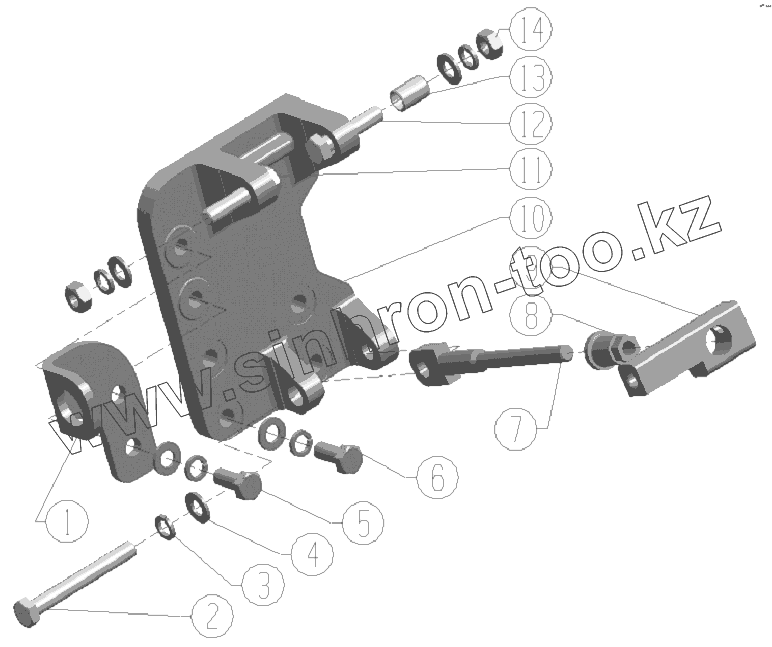

Каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Compressor assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4100QBZL-03-020-FT | Front lifting eye | |
| 2 | GB/T5783-2000 | Bolt | |
| 3 | GB93-87 | Шайба | |
| 4 | GB97-85 | Washer | |
| 5 | GB/T5783-2000 | Bolt | |
| 6 | GB/T5783-2000 | Bolt | |
| 7 | 4100QBZL-19-003A | Spread pressing pole | |
| 8 | 4100QBZL-19-006 | Spread pressing slipcover | |
| 9 | 4100QBZL-19-002B | Compressor adjusting pole | |
| 10 | 4100QBZL-19.01A | Compressor bracket | |
| 11 | GB/T5783-2000 | Bolt | |
| 12 | GB/T5783-2000 | Bolt | |
| 13 | 4100QBZL-19-004 | Compressor compaction slipcover | |
| 14 | GB6170-86 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
