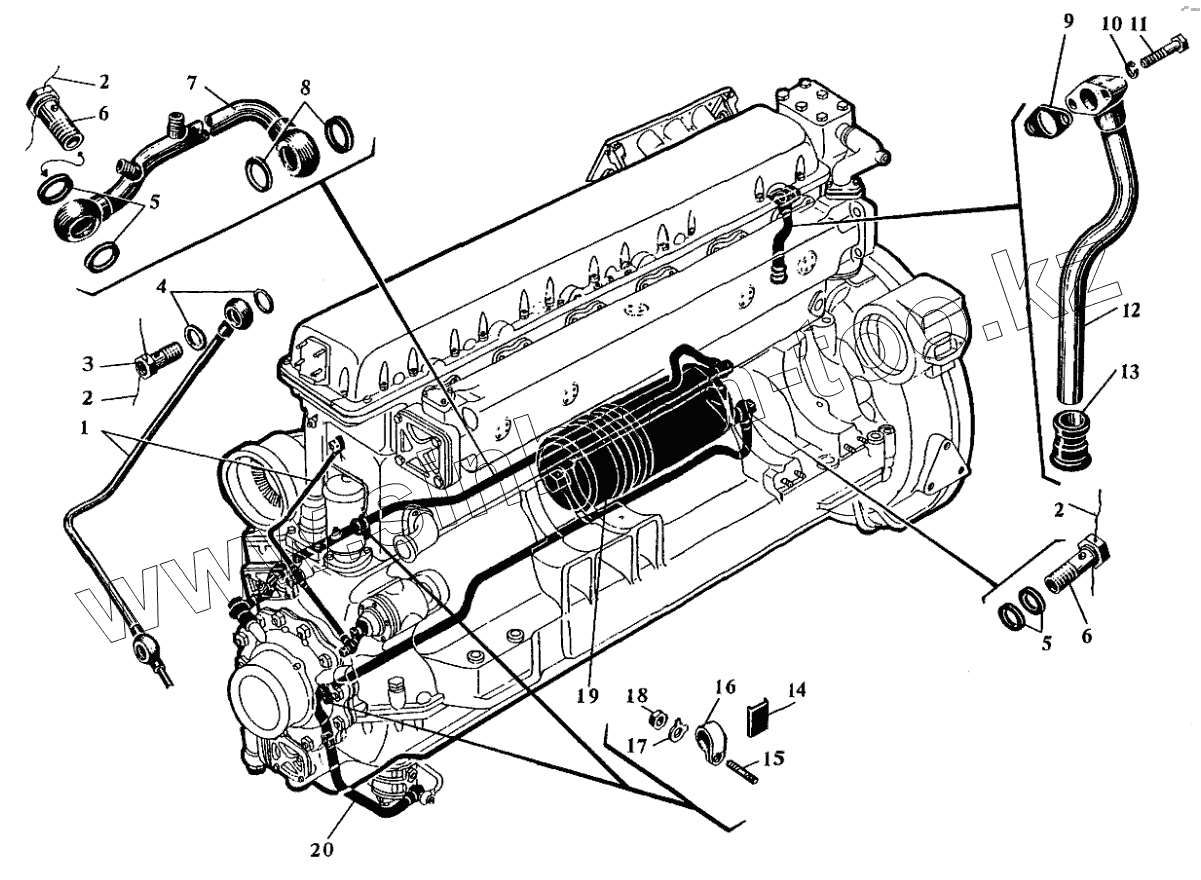

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Трубопровод масляный
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1220-32 | сб.1220-32 | Трубка подвода масла к распредвалам правая | |
| 1 | сб.520-32-2 | Трубка к распределительным валам и приводу генератора | |
| 2 | 354-22 | Проволока стопорная | |
| 3 | 320-37 | Зажим | |
| 4 | 355-06 | Кольцо уплотнительное 12х16 | |
| 5 | 20-55-13Б | Кольцо уплотнительное | |
| 6 | 320-63-1 | Зажим | |
| 7 | сб.520-01-10 | Трубка от фильтра к картеру | |
| 8 | 413-94А | Прокладка | |
| 9 | 320-59-2А | Прокладка | |
| 10 | 353-23 | Шайба пружинная 6Т | |
| 11 | 321-17 | Болт хомута | |
| 12 | сб.520-04 | Труба сливная правая | |
| 13 | 320-57-2А | Втулка | |
| 14 | 420-149-3 | Прокладка | |
| 15 | 550-110 | Шпилька М8х28 | |
| 16 | 320-186 | Хомут | |
| 17 | 353-16-1 | Шайба стопорная 8 | |
| 18 | 351-02 | Гайка М8 | |
| 19 | сб.513-00-25 | Фильтр масляный | |
| 20 | сб.520-02-10-01 | Труба от масляного насоса к фильтру |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
