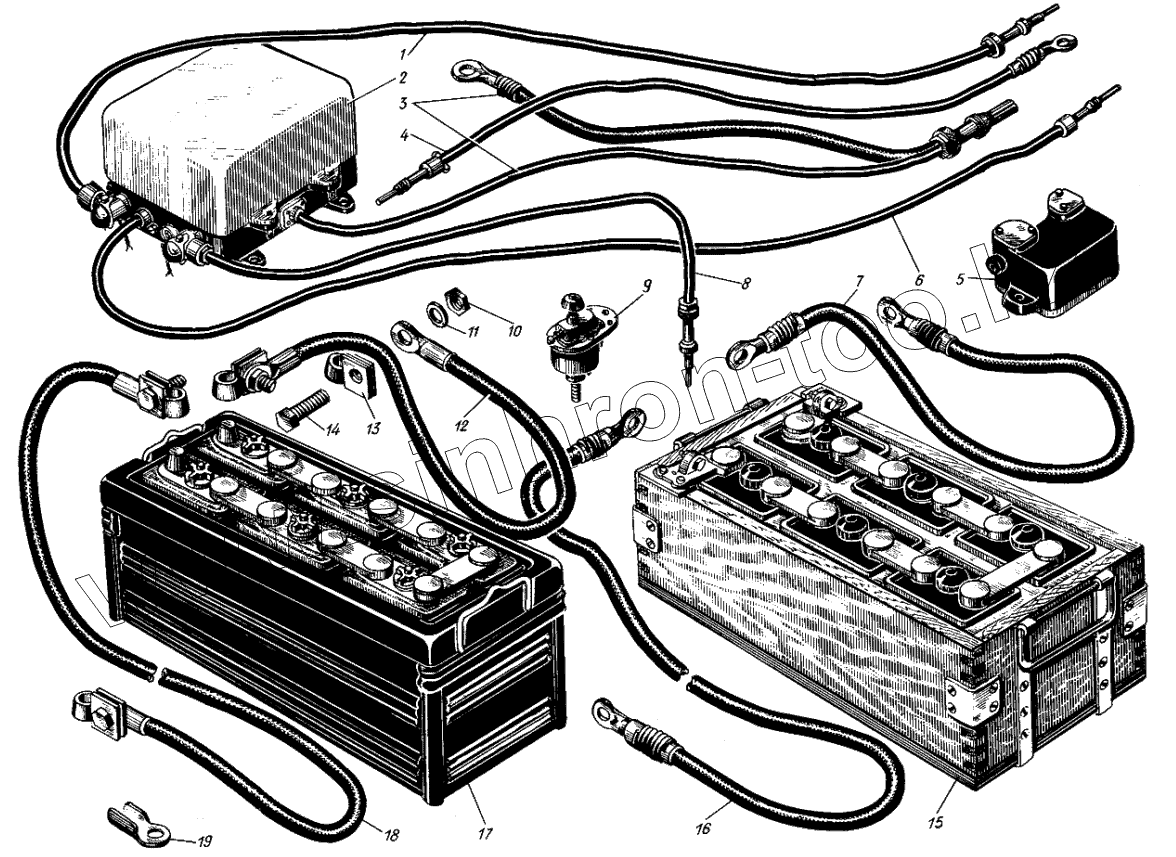

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Узлы и агрегаты электрооборудования, расположенные вне дизеля
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.538-10-4 | Провод от реле-регулятора к якорю генератора | |
| 1 | сб.538-107 | Провод от реле-регулятора к якорю генератора | |
| 2 | 538-115 | Реле-регулятор РРТ-32 | |
| 3 | сб.538-101 | Провод от реле-регулятора к якорю генератора и стартера | |
| 4 | сб.538-04-4 | Провод от реле-регулятора к "массе" дизеля | |
| 5 | 538-116-3 | Фильтр Ф-1 | |
| 6 | сб.538-100 | Провод от реле-регулятора к шунту генератора | |
| 6 | сб.538-09-4 | Провод от реле-регулятора к шунту генератора | |
| 7 | сб.538-03-1 | Провод аккумуляторной батареи короткий | |
| 8 | сб.538-102-1 | Провод от реле-регулятора к фильтру | |
| 9 | 538-30-1 | Включатель "массы" ВК-318Б | |
| 10 | 351-41 | Гайка М10 | |
| 10 | 351-50 | Гайка М10 | |
| 11 | 353-07-1 | Шайба чистая 10 | |
| 12 | сб.538-03-10 | Провод аккумуляторной батареи короткий | |
| 13 | 538-278 | Наконечник | |
| 14 | 356-67А | Болт М10х20 | |
| 14 | 1260-21 | Болт М10х38 | |
| 15 | 6СТК-180М | Батарея аккумуляторная | |
| 16 | сб.538-15 | Провод аккумуляторной батареи длинный | |
| 17 | 6ТСТ-132ЭМС | Батарея аккумуляторная | |
| 18 | сб.538-15-10 | Провод аккумуляторной батареи длинный | |
| 19 | 538-48-1 | Наконечник 10мм для проводов сечением 50мм2 | |
| 19 | 538-49-1 | Наконечник для проводов сечением 50мм3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
